Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Đấm, đánh dấu, cắt | Kích thước góc （mm）: | ∟40 × 40 × 3 ～∟100 × 100 × 10 |
|---|---|---|---|
| Tối đa. Chiều dài của trống (m): | 12 | Tối đa. Chiều dài của hoàn thành (m): | 10 |
| Tối đa. Punching (dia. Х thi.) (Mm): | Φ26 × 10 （Vật liệu Q345 510N/mm2） | Cú đấm mỗi bên: | 2 |
| Lực đấm (KN): | 630 | Lực đánh dấu (KN): | 630 |
| Lực cắt (kN): | 1000 | ||
| Làm nổi bật: | Máy cắt góc CNC lưỡi đơn,Máy đột dập cắt thép góc 3 trục CNC,Máy cắt CNC kích thước 28000mm |
||

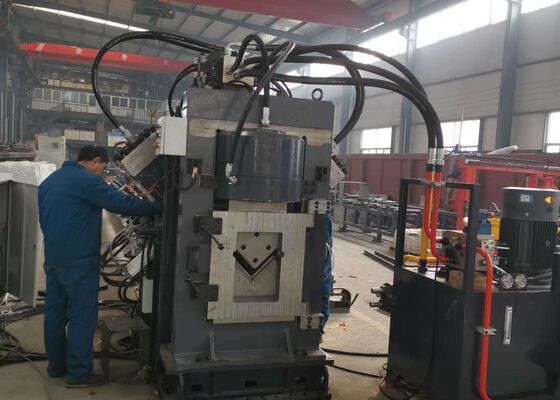

3 trục CNC góc thép đâm máy cắt 28000 * 6500 * 2200mm kích thước cắt một lưỡi dao
Công nghiệp áp dụng:
Chiếc máy đâm, cắt và đánh dấu góc CNC này là một hệ thống được xây dựng đặc biệt cho ngành công nghiệp, được thiết kế tỉ mỉ để đâm chính xác cao, đánh dấu và cắt thép góc.Máy đâm thép góc CNC được cấu hình độc đáo để đáp ứng nhu cầu xử lý cơ bản của ngành công nghiệp thép tháp góc, nơi độ chính xác của thành phần là rất quan trọng để đảm bảo tính toàn vẹn và ổn định cấu trúc.
Thông số kỹ thuật:
| Mô hình | JNC1010 |
| Chức năng | Đấm, đánh dấu, cắt |
| Kích thước góc ((mm) | 40×40×3100×100×10 |
| Chiều dài tối đa của chỗ trống (m) | 12 |
| Chiều dài tối đa của vật liệu hoàn thành (m) | 10 |
| Max. đâm (chiều x dày) (mm) | Φ26×10 ((vật liệu:Q345 510N/mm2) |
| Bắn mỗi bên | 2 |
| Lực đâm (kN) | 630 |
| Lực đánh dấu (kN) | 630 |
| Lực cắt (kN) | 1000 |
| Nhóm chữ ký đánh dấu | 4 |
| Số chữ cái cho mỗi nhóm | 12 |
| Kích thước của chữ cái (mm) | 14×10×19 |
| Chế độ cắt | Tắt một lưỡi dao |
| Các trục CNC | 3 |
| Tốc độ cung cấp góc (m/min) | 80 |
| Phương pháp làm mát của hệ thống thủy lực | Làm mát bằng nước |
| Độ chính xác xử lý | Phù hợp với GB2694 |
| Chức năng chương trình | Nhập thông qua bàn phím và giao diện USB |
| Kích thước ((mm) | 28000×6500×2200 |
Thành phần sản phẩm:
Hệ thống đâm, cắt và đánh dấu CNC này chủ yếu bao gồm các mô-đun chức năng chính, bao gồm một máy vận chuyển ngang, một cơ chế tải xoay, một máy vận chuyển thức ăn, một xe cộ CNC,một đơn vị đâm, một đơn vị đánh dấu, một đơn vị cắt và một máy vận chuyển dỡ.và hệ thống khí nén cùng với các thành phần phụ trợ khác nhau.
Tính năng sản phẩm:
1Thiết kế đơn vị đánh dấu
Đơn vị đánh dấu có cấu trúc khung đóng chắc chắn, đảm bảo độ cứng vượt trội. Nó được trang bị bốn bộ hộp ký tự, có thể được chọn thông qua chương trình.Vị trí đánh dấu tham chiếu có thể được điều chỉnh tự do để đáp ứng các yêu cầu cụ thể.
2. Punch & Die Setup
CNC đâm và cắt dây máy được trang bị ba bộ đâm và chết ở mỗi bên, có khả năng xử lý ba đường kính đâm khác nhau.ba bộ matrix có thể di chuyển đồng bộ để điều chỉnh vị trí tham chiếu đâm theo yêu cầu.
3. Human-Machine Interface & Programming
Hệ thống được trang bị giao diện tiếng Trung / tiếng Anh song ngữ, được thiết kế để vận hành trực quan và có khả năng hiển thị sơ đồ mảnh làm việc.cho phép máy trực tiếp sử dụng dữ liệu chương trình được tạo ra bởi phần mềm CADTrong quá trình chỉnh sửa chương trình, người dùng chỉ được yêu cầu nhập kích thước mảnh, đường kính lỗ, dấu tham chiếu và số lượng.
4. Hệ thống điều khiển và cho ăn
Thiết bị đâm CNC cho tháp sử dụng công nghệ CNC tiên tiến và cấp năng lượng bằng động cơ phụ trợ, cung cấp hiệu quả hoạt động cao hơn và độ chính xác mảnh làm việc nhất quán.Tất cả các hệ thống thủy lực quan trọngCác bộ phận điện, khí nén và điện được mua từ các nhà cung cấp quốc tế nổi tiếng, đảm bảo hiệu suất hệ thống đáng tin cậy.
Các mẫu này, đại diện cho các thông số kỹ thuật và yêu cầu chế biến chung trong ngành công nghiệp tháp thép góc, cho phép người dùng đánh giá trực tiếp chất lượng chế biến, độ chính xác, độ cao của thiết bị.và tiêu chuẩn chế tạo.
Trong việc xây dựng các đường dẫn truyền điện cực cao (UHV), nơi các tháp phải chịu được điều kiện thời tiết khắc nghiệt và tải trọng nặng,thiết bị này đóng một vai trò quan trọng trong việc xử lý các thành phần thép góc tạo thành khung lõi của thápNó liên tục thực hiện các hoạt động khoan và đóng dấu trên thép góc được sử dụng trong thân tháp, cánh tay chéo và các yếu tố cấu trúc quan trọng khác.Điều này đảm bảo độ chính xác kích thước chính xác và kết nối mạnh mẽ, do đó bảo vệ sự ổn định tổng thể của các tháp.
