Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước tấm: | 1500x800mm | Độ dày tấm: | 5 ~ 25 mm |
|---|---|---|---|
| Đấm lực: | 1000/ 1200kN | Đánh dấu lực: | 800/ 1000kN |
| Cnc hay không: | CNC | Trạm chết: | 4 |
| Làm nổi bật: | Máy đâm đĩa CNC cho kim loại,máy đánh dấu khoan khoan chính xác,công cụ đâm tấm kim loại CNC |
||

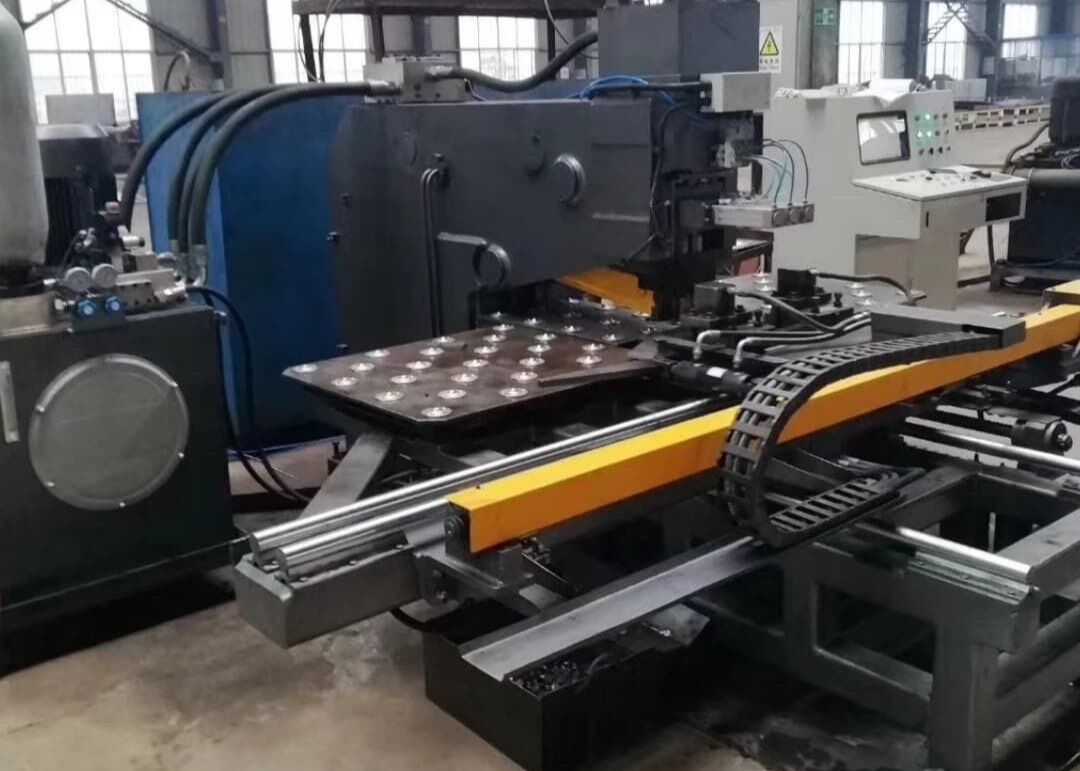

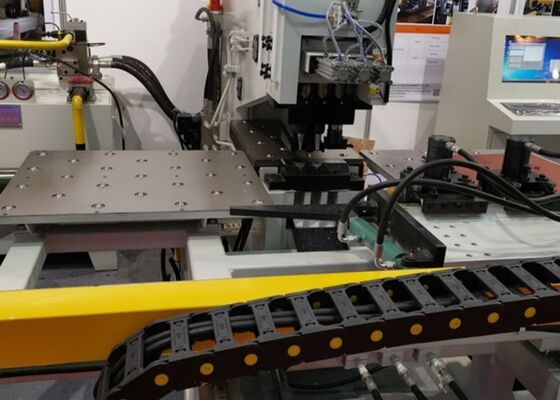

Máy đâm đĩa CNC với khả năng đâm chính xác và đánh dấu trên kim loại
Ngành công nghiệp áp dụng:
Được thiết kế đặc biệt cho ngành công nghiệp sản xuất tháp thép, hệ thống đục và khoan tấm CNC này cung cấp đục, đánh dấu,và hiệu suất khoan cho các mảng thépNgoài ra, nó tự hào về tính linh hoạt hoạt động đặc biệt, cho phép thực hiện đâm, khoan,và các quy trình đánh dấu trên các thành phần kim loại trên một loạt các ứng dụng công nghiệp khác.
Thông số kỹ thuật:
| Mô hình | BNC100 | BNCZ100 | BNHD120 | |||
| Kích thước tối đa của phần làm việc (mm) | 1500×800 | |||||
| Chiều kính đâm tối đa (mm) | Φ26 | |||||
| Chuỗi đường kính khoan tối đa (mm) | / | Φ50 | ||||
| Taper của trục khoan | / | / | NT1 tài chính | |||
| Độ dày tấm (mm) | Đánh đấm | 5 ¢ 25 (Q235) | ||||
| Khoan | / | 40 | ||||
| Lực đâm (kN) | 1000/ 1200 | |||||
| Lực đánh dấu (kN) | 800/ 1000 | |||||
| Khoảng cách tối thiểu giữa lỗ và cạnh tấm (mm) | Đánh đấm | 25 | ||||
| Khoan | / | Tùy thuộc vào đường kính lỗ | ||||
| Kích thước ký tự ((mm) | 14×10×19 | |||||
| Tỷ lệ nhân vật | 12 | |||||
| Các trạm đúc | 3 | 4 | ||||
| Tốc độ cấp khoan (mm/min) | / | 25~280 | 0 ~ 5000 | |||
| Động của trục khoan ((mm) | / | 180 | 350 | |||
| Tốc độ xoay của trục khoan ((r/min) | / | 120~560 | 30 ~ 3000 | |||
| Chế độ lập trình |
Lập trình lệnh, phần mềm vẽ hoặc bố trí Auto CAD |
|||||
| Kích thước tổng thể L × W × H (m) | 3.2×3×1.9 | 3.2×3×2.6 | 3.3×3.2×3 | |||
Đặc điểm của sản phẩm:
1Được sản xuất bằng cách hàn tấm loại C, khung của máy đánh dấu và đánh dấu thép kênh CNC mang lại độ cứng cấu trúc vượt trội và không gian hoạt động rộng rãi.Được trang bị ba trạm đúc (một trạm dành riêng cho các thủ tục đánh dấu), thiết bị cho phép lập chỉ mục trạm đúc tự động để tăng hiệu quả quy trình. Cơ chế kẹp của nó cung cấp khả năng tương thích linh hoạt với một loạt các mảnh làm việc,áp dụng một bộ đệm không tham chiếu làm điểm chuẩn định vịTrong khi đó, các mảnh làm việc được cố định trên một bàn làm việc mang quả cầu để đảm bảo việc xử lý không bị cản trở.với hiệu chuẩn vị trí đâm được điều khiển bởi bộ điều khiển logic có thể lập trình (PLC), đạt được tự động hóa hoàn toàn trong toàn bộ quy trình công việc gia côngSau khi người vận hành nhập chương trình phần làm việc, chương trình có thể được lưu, lấy lại và sử dụng lại cho các hoạt động sản xuất hàng loạt.
2Máy khoan thép CNC tích hợp công nghệ điều khiển số máy tính (CNC) tiên tiến và các cơ chế cho ăn chạy bằng động cơ phụ,đảm bảo hiệu quả hoạt động vượt trội và độ chính xác của mảnh làm việc nhất quán.
3Các thành phần chức năng cốt lõi sử dụng thiết kế mô-đun, cho phép bảo trì thuận tiện và tối ưu hóa các quy trình sửa chữa.
4. Máy đánh dấu và đánh dấu tấm kim loại CNC cho phép tích hợp các hoạt động đánh dấu, đánh dấu và khoan trên một tấm kim loại duy nhất,thực hiện tích hợp nhiều quy trình trong một chu kỳ hoạt động duy nhất.
5. Các mô-đun khoan tích hợp các thuộc tính chức năng quan trọng như nhanh chóng cho ăn xuống, chính xác gia công tiến bộ,và thu hồi nhanh chóng, tất cả đều cải thiện đáng kể hiệu quả hoạt động trong các kịch bản làm việc thực tế.
6Được trang bị một hệ thống tự chẩn đoán lỗi thông minh, thiết bị tạo điều kiện phát hiện kịp thời các bất thường hoạt động,cho phép can thiệp bảo trì phòng ngừa và đảm bảo độ tin cậy sản xuất không bị gián đoạn.
7Dòng công việc lập trình được thiết kế tinh vi với khả năng hoạt động tập trung vào người dùng như nguyên tắc cốt lõi của nó: các nhà khai thác có thể trực tiếp nhập đường kính lỗ, tọa độ vị trí lỗ,và khối lượng lô đồ đạc vào hệ thống điều khiểnHơn nữa, hệ thống tương thích với việc thực hiện các chương trình được sản xuất bởi phần mềm nâng cao chuyên nghiệp, hoặc cho phép chuyển đổi tập tin CAD / CAM trực tiếp để đảm bảo liền mạch,triển khai chương trình hiệu quả cao.
Chi tiết máy:
Hệ thống chế biến kim loại chuyên nghiệp này được thiết kế tùy chỉnh để thực hiện các hoạt động đâm, đánh dấu và khoan trên tấm thép cho ngành sản xuất tháp thép.Nó cung cấp độ chính xác gia công cao cấpNgoài ngành công nghiệp tháp thép, thiết bị linh hoạt này còn cung cấp các thiết bị đâm, khoan,và chức năng đánh dấu cho tấm kim loại trên một loạt các lĩnh vực công nghiệpNó duy trì thông lượng hoạt động nhất quán và độ chính xác xử lý cho tất cả các loại đồ đạc kim loại,do đó hợp lý hóa hiệu quả quy trình làm việc và nâng cao chất lượng sản phẩm trên các ứng dụng công nghiệp đa dạng.
