Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước tấm: | 1500x800mm | Độ dày tấm: | 5 ~ 25 mm |
|---|---|---|---|
| Đấm lực: | 1000/ 1200kN | Đánh dấu lực: | 800/ 1000kN |
| Cnc hay không: | CNC | Trạm chết: | 4 |
| Làm nổi bật: | Máy đâm đĩa CNC với khoảng cách cạnh 25mm,Máy đâm đĩa CNC để đặt lỗ chính xác,Máy đâm đĩa CNC với độ trống cạnh |
||

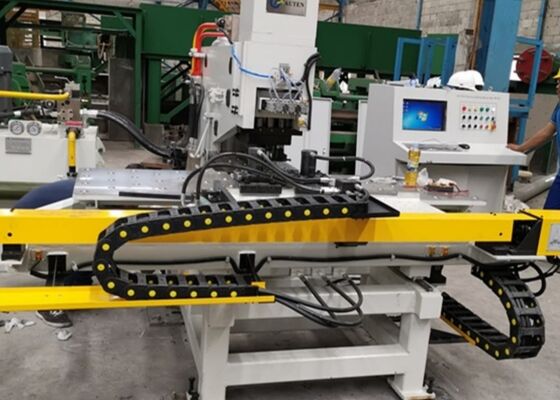

Máy đâm tấm CNC với khoảng cách tối thiểu giữa lỗ và cạnh tấm 25mm
Ngành công nghiệp áp dụng:
Được thiết kế đặc biệt cho ngành sản xuất tháp thép, hệ thống đục và khoan tấm CNC cung cấp khả năng đục, đánh dấu và khoan chính xác cho tấm thép.nó có tính linh hoạt rộng rãi trong tiến hành đâm, khoan và đánh dấu các công việc trên các mảnh kim loại trên một loạt các lĩnh vực công nghiệp khác.
Thông số kỹ thuật:
| Mô hình | BNC100 | BNCZ100 | BNHD120 | |||
| Kích thước tối đa của phần làm việc (mm) | 1500×800 | |||||
| Chiều kính đâm tối đa (mm) | Φ26 | |||||
| Chuỗi đường kính khoan tối đa (mm) | / | Φ50 | ||||
| Taper của trục khoan | / | / | NT1 tài chính | |||
| Độ dày tấm (mm) | Đánh đấm | 5 ¢ 25 (Q235) | ||||
| Khoan | / | 40 | ||||
| Lực đâm (kN) | 1000/ 1200 | |||||
| Lực đánh dấu (kN) | 800/ 1000 | |||||
| Khoảng cách tối thiểu giữa lỗ và cạnh tấm (mm) | Đánh đấm | 25 | ||||
| Khoan | / | Tùy thuộc vào đường kính lỗ | ||||
| Kích thước ký tự ((mm) | 14×10×19 | |||||
| Tỷ lệ nhân vật | 12 | |||||
| Các trạm đúc | 3 | 4 | ||||
| Tốc độ cấp khoan (mm/min) | / | 25~280 | 0 ~ 5000 | |||
| Động của trục khoan ((mm) | / | 180 | 350 | |||
| Tốc độ xoay của trục khoan ((r/min) | / | 120~560 | 30 ~ 3000 | |||
| Chế độ lập trình |
Lập trình lệnh, phần mềm vẽ hoặc bố trí Auto CAD |
|||||
| Kích thước tổng thể L × W × H (m) | 3.2×3×1.9 | 3.2×3×2.6 | 3.3×3.2×3 | |||
Đặc điểm của sản phẩm:
1Được xây dựng bằng cách hàn tấm loại C, khung của máy đánh dấu và đánh dấu thép kênh CNC cung cấp độ bền cấu trúc xuất sắc và độ sạch hoạt động đầy đủ.Được trang bị ba trạm đo (một trạm chỉ dành cho các hoạt động đánh dấu), thiết bị tạo điều kiện cho việc lập chỉ mục trạm đệm tự động để tăng hiệu quả quy trình. Hệ thống kẹp của nó cung cấp khả năng thích nghi linh hoạt với nhiều loại đồ đạc,sử dụng một baffle không tham chiếu như là dữ liệu định vịCác chuyển động của trục X và Y được điều khiển bởi các động cơ servo và được truyền qua các ốc vít chính xác cao,với hiệu chuẩn vị trí đâm được quản lý bởi bộ điều khiển logic có thể lập trình (PLC), thực hiện tự động hóa hoàn toàn trong toàn bộ quy trình gia côngMột khi người vận hành nhập chương trình phần làm việc, chương trình có thể được lưu trữ, gọi lại và lặp đi lặp lại cho các hoạt động sản xuất chu kỳ.
2. Máy khoan thép CNC kết hợp công nghệ điều khiển số máy tính (CNC) hiện đại và hệ thống cho ăn chạy bằng động cơ servo,đảm bảo hiệu quả hoạt động đặc biệt và độ chính xác liên tục của đồ đạc.
3Các tập hợp chức năng cốt lõi áp dụng cấu hình mô-đun, tạo điều kiện cho bảo trì không gặp rắc rối và quy trình sửa chữa hợp lý.
4Máy đánh dấu và đánh dấu tấm kim loại CNC cho phép tích hợp các quy trình đánh dấu, đánh dấu và khoan trên một tấm kim loại duy nhất,đạt được việc hợp nhất nhiều quy trình trong một chu kỳ hoạt động duy nhất.
5. Các mô-đun khoan kết hợp các tính năng chức năng chính bao gồm cấp nhanh xuống, tiến trình gia công chính xác,và rút lại nhanh mỗi trong số đó tăng đáng kể hiệu quả hoạt động trong môi trường hoạt động thực tế.
6Được trang bị một hệ thống tự chẩn đoán lỗi thông minh, thiết bị hỗ trợ phát hiện nhanh chóng các sự bất thường trong hoạt động.cho phép các hành động bảo trì chủ động và bảo vệ độ tin cậy sản xuất liên tục.
7Dòng công việc lập trình được thiết kế tỉ mỉ với tính dễ sử dụng tập trung vào người dùng như là nguyên tắc cơ bản của nó: các nhà khai thác có thể trực tiếp nhập đường kính lỗ, tọa độ vị trí lỗ,và số lượng lô đồ đạc vào hệ thống kiểm soátNgoài ra, hệ thống hỗ trợ việc thực hiện các chương trình được tạo bởi phần mềm nâng cao chuyên nghiệp, hoặc cho phép chuyển đổi tập tin CAD / CAM trực tiếp để đảm bảo trơn tru,thực hiện chương trình hiệu quả cao.

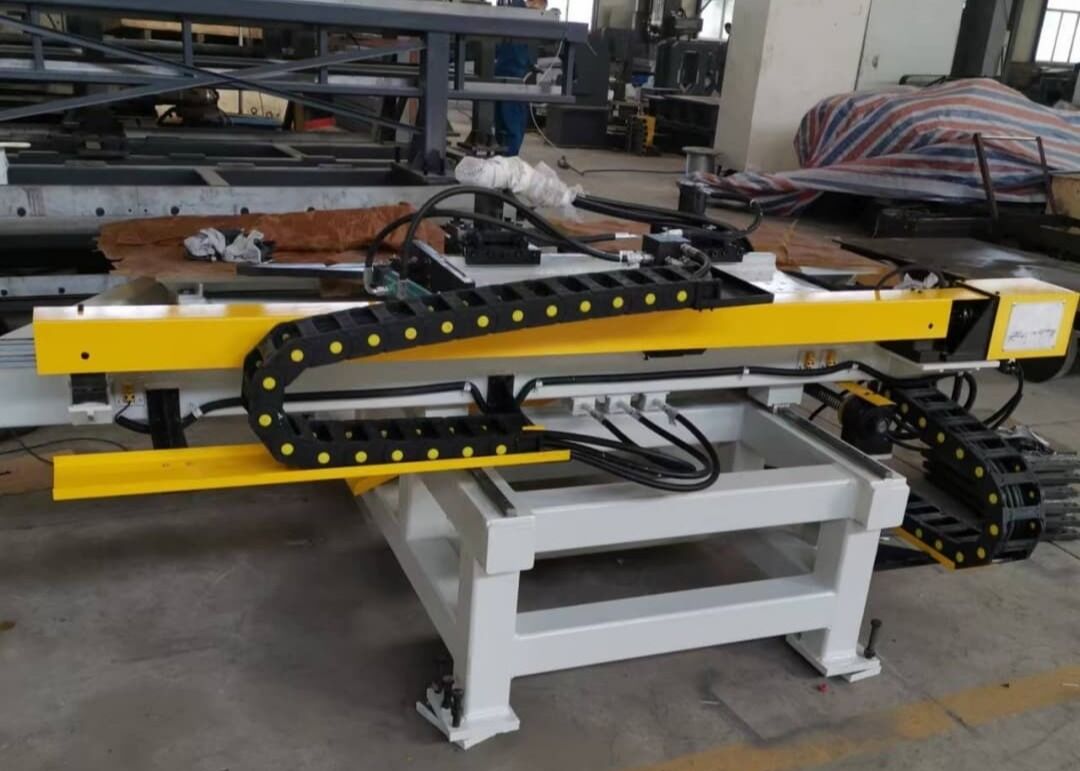

Chi tiết máy:
Hệ thống chế biến kim loại chuyên nghiệp này được xây dựng đặc biệt để thực hiện các nhiệm vụ đâm, đánh dấu và khoan trên tấm thép trong lĩnh vực sản xuất tháp thép.Nó cung cấp độ chính xác gia công vượt trộiNgoài ngành công nghiệp tháp thép, thiết bị linh hoạt này còn cung cấp các thiết bị đâm, khoan,và khả năng đánh dấu cho các tấm kim loại trải rộng nhiều lĩnh vực công nghiệpNó duy trì năng suất hoạt động ổn định và độ chính xác chế biến cho tất cả các loại đồ đạc kim loại,do đó tối ưu hóa hiệu quả quy trình làm việc và nâng cao chất lượng sản phẩm trên các trường hợp sử dụng công nghiệp khác nhau.
