Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Đấm, đánh dấu, cắt | Kích thước góc (mm): | 40х40х3~ 100х100х10 |
|---|---|---|---|
| Tối đa. Punching (dia. Х thi.) (Mm): | Φ26х10 | Lực đấm (KN): | 630 |
| Lực đánh dấu (KN): | 630 | Lực cắt (kN): | 1000 |
| Tối đa. Chiều dài của trống (m): | 12 | Tối đa. Chiều dài của hoàn thành (m): | 8 |

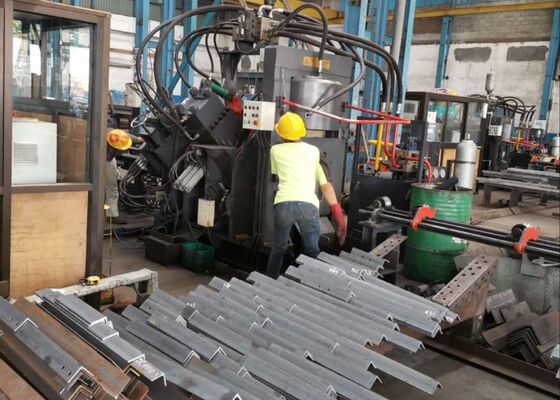

Máy dập, đánh dấu và cắt đường góc CNC kích thước 14x10x19mm với các mô-đun cắt
Giới thiệu sản phẩm:

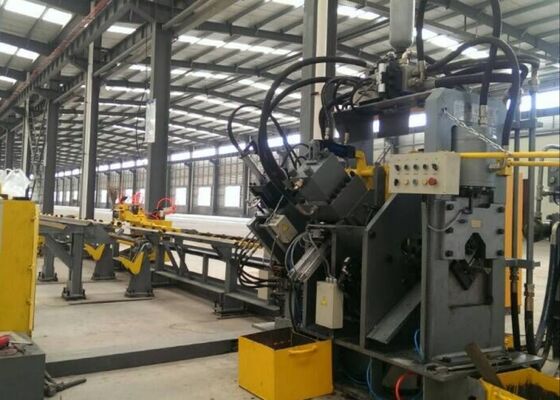

Dây chuyền sản xuất dập, đánh dấu và cắt thép góc CNC tốc độ cao dòng JNC chủ yếu bao gồm các thành phần cốt lõi như mô-đun dập, mô-đun đánh dấu, mô-đun cắt, băng tải ngang, băng tải xoay, băng tải nạp, băng tải xả, xe nạp CNC, hệ thống thủy lực, hệ thống điện và hệ thống khí nén. Dây chuyền sản xuất này được thiết kế đặc biệt để xử lý tự động thép góc trong lĩnh vực sản xuất tháp. Quy trình làm việc của nó được điều chỉnh bằng công nghệ điều khiển số, tự hào có khả năng vận hành thân thiện với người dùng. Nó tạo điều kiện cho các hoạt động sản xuất tự động, có độ chính xác cao, đa dạng và quy mô lớn.
Thông số kỹ thuật:
| Mô hình | JNC1010 | JNC1412 | JNC1616 | JNC2020 |
| Kích thước góc (mm) | 40х40х3~ 100х100х10 |
40х40х3~ 140х140х12 |
40х40х3~ 160х160х16 |
50х50х4~ 200х200х20 |
| Đục lỗ tối đa (Đường kính x Độ dày) (mm) | Φ26х10 | Φ26х12 | Φ26х16 | Φ26х20 |
| Lực đục (kN) | 630 | 630/1000 | 1000 | 1000/1200 |
| Lực đánh dấu (kN) | 630 | 630/1000 | 1000 | 1000/1200 |
| Lực cắt (kN) | 1000 | 2000 | 3000 | 2200/4300 |
| Chiều dài phôi tối đa (m) | 12 | 12 | 14 | 14 |
| Chiều dài thành phẩm tối đa (m) | 8 | 8 | 12 | 12 |
| Lỗ đục mỗi bên | 2 | 2 hoặc 3 | 3 | 3 |
| Nhóm chữ đánh dấu | 4 | 4 | 4 | 4 |
| Số chữ trên mỗi nhóm | 12 | 12/18 | 18 | 18 |
| Kích thước ký tự (mm) | 14x10x19 | |||
| Trục CNC | 3 | |||
| Chế độ cắt | Lưỡi đơn | Lưỡi kép hoặc Lưỡi đơn | ||
| Phương pháp làm mát | Làm mát bằng nước/Làm mát bằng không khí/Máy làm lạnh dầu | |||
| Tốc độ nạp góc (m/phút) | 80 | 80 | 80 | 60 |
| Chế độ lập trình | Phần mềm Lofting hoặc lập trình hướng dẫn | |||
| Kích thước tổng thể (m) | Khoảng 25x6.5x2.5 | Khoảng 25x6.5x2.5 | Khoảng 32x7x3 | Khoảng 32x7x3 |
Các thông số trên có thể được điều chỉnh và thay đổi theo yêu cầu cụ thể của khách hàng.
Tính năng sản phẩm:
1. Bộ phận đục lỗ được trang bị hai hoặc ba bộ và nó có thể được cấu hình với ba loại lỗ đục có đường kính khác nhau. Ba bộ khuôn đục được định vị thông qua điều khiển số để điều chỉnh khoảng cách. Bộ phận này có thể đục cả lỗ tròn và lỗ hình bầu dục. Tốc độ nạp và đục lỗ cao giúp tăng hiệu quả sản xuất; đối với thép góc có thông số kỹ thuật 50×50×4mm, sản lượng đạt 9–10 tấn mỗi ca làm việc tám giờ.
2. Bộ phận đánh dấu áp dụng thiết kế cấu trúc kín, mang lại độ cứng tuyệt vời. Nó được trang bị bốn bộ hộp mực, được chọn thông qua điều khiển chương trình và khoảng cách đánh dấu có thể được đặt theo ý muốn. Hơn nữa, một phương pháp đánh dấu kiểu đĩa được cung cấp như một cấu hình tùy chọn. Hệ thống đánh dấu đĩa bao gồm 10 hàng ký tự và cho phép lựa chọn ký tự tự động mà không cần thao tác thủ công, do đó nâng cao đáng kể hiệu quả đánh dấu.
3. Bộ phận cắt sử dụng hệ thống cắt một lưỡi—một thiết kế kỹ thuật được biết đến với độ bền cắt cao. Mỗi chu kỳ cắt không tạo ra vật liệu thải và bề mặt cắt thu được vẫn cực kỳ sạch và nhẵn. Vỏ lưỡi được trang bị thiết kế cửa mở, cho phép các quy trình thay thế lưỡi nhanh chóng và an toàn.
4. Bàn vật liệu nằm ngang vận chuyển thép góc đến giá đỡ vật liệu xoay. Được điều khiển bởi một hệ thống động cơ và bánh răng giảm tốc, giá đỡ vật liệu xoay đảm bảo vị trí chính xác và ổn định của thép góc lên băng tải nạp.
5. Phôi được kẹp chặt và nạp bằng xe nạp CNC, cung cấp độ chính xác định vị vượt trội. Xe nạp CNC được cung cấp bởi động cơ servo, kết hợp bộ mã hóa quang điện để phản hồi và các chức năng điều khiển vòng kín.
Các mẫu thử nghiệm này, có nguồn gốc từ dây chuyền sản xuất dập, cắt và đánh dấu thép góc, bao gồm các thông số kỹ thuật tiêu chuẩn và các tình huống xử lý thường được áp dụng trong lĩnh vực sản xuất tháp thép góc. Chúng cho phép người dùng đánh giá trực tiếp chất lượng gia công, khả năng chính xác và tiêu chuẩn tay nghề của thiết bị.
Trong việc xây dựng các đường dây truyền tải điện áp cực cao (UHV)—nơi các tháp truyền tải phải chịu đựng các điều kiện thời tiết khắc nghiệt và các yêu cầu chịu tải trọng đáng kể—thiết bị này là điều cần thiết để xử lý các thành phần thép góc tạo thành khung chính của tháp. Nó thực hiện hiệu quả các hoạt động khoan và dập trên thép góc được sử dụng cho thân tháp, cánh tay chữ thập và các bộ phận kết cấu quan trọng khác. Điều này đảm bảo độ chính xác về kích thước và tính toàn vẹn của kết nối mạnh mẽ, do đó đảm bảo sự ổn định cấu trúc tổng thể của các tháp truyền tải.
