Máy CNC đường góc Hệ thống thủy lực điện và khí nén để đâm đánh dấu cắt

Máy CNC đường góc Hệ thống thủy lực điện và khí nén để đâm đánh dấu cắt

Bảng giới thiệu sản phẩm:

Dòng dây chuyền sản xuất đâm, đánh dấu và cắt thép góc CNC tốc độ cao JNC chủ yếu bao gồm các thành phần cốt lõi bao gồm một đơn vị đâm, đơn vị đánh dấu, đơn vị cắt,máy vận chuyển ngang, máy vận chuyển xoay, máy vận chuyển cho ăn, máy vận chuyển thả, xe cộ CNC, hệ thống thủy lực, hệ thống điện và hệ thống khí nén.Dòng sản xuất này được thiết kế đặc biệt cho việc gia công tự động thép góc trong ngành công nghiệp sản xuất tháp. Dòng công việc xử lý của nó được điều khiển bởi công nghệ số, có tính năng hoạt động rất thân thiện với người dùng. Nó cho phép tự động, chính xác cao, đa dạng,và khả năng sản xuất quy mô lớn.

Thông số kỹ thuật:

Các thông số trên có thể được điều chỉnh và thay đổi theo yêu cầu cụ thể của khách hàng.

Tính năng sản phẩm:

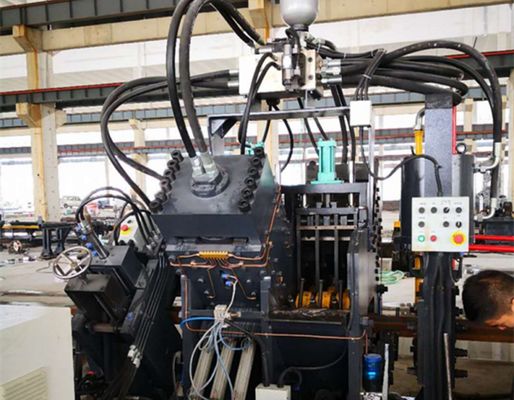

1. Đơn vị đâm được trang bị hai hoặc ba bộ, có thể được cấu hình với ba loại đâm có đường kính khác nhau.Ba bộ đấm chết được đặt thông qua điều khiển số để điều chỉnh khoảng cách. Đơn vị này có khả năng đâm cả lỗ tròn và lỗ hình bầu dục. tốc độ cho ăn và đâm cao của nó làm tăng hiệu quả sản xuất; cho thép góc với thông số kỹ thuật 50 × 50 × 4mm,sản lượng đạt 9 ≈ 10 tấn mỗi ca làm việc tám giờ.

2. Đơn vị đánh dấu áp dụng một thiết kế cấu trúc khép kín với độ cứng vượt trội. Nó được trang bị bốn bộ băng ký tự được chọn thông qua điều khiển chương trình,và khoảng cách đánh dấu có thể được đặt tùy ýNgoài ra, một phương pháp đánh dấu loại đĩa có sẵn như một cấu hình tùy chọn.Hệ thống đánh dấu đĩa bao gồm 10 hàng ký tự và cho phép lựa chọn tự động ký tự mà không cần can thiệp bằng tay, do đó cải thiện đáng kể hiệu quả đánh dấu.

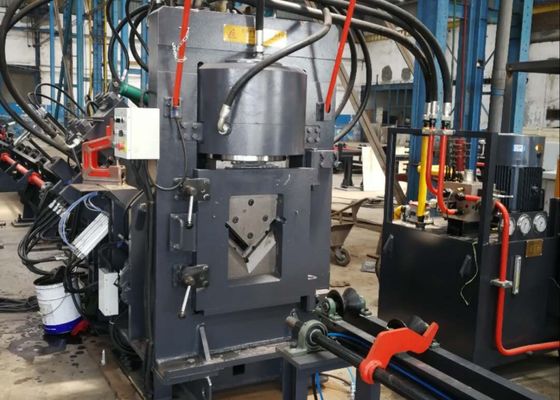

3. Đơn vị cắt sử dụng một cơ chế cắt một lưỡi dao. một thiết kế cấu trúc được công nhận cho sức mạnh cắt mạnh của nó. Không có chất thải được tạo ra trong mỗi chu kỳ cắt.và bề mặt cắt duy trì sự gọn gàng và mượt mà đặc biệt. Tủ lưỡi dao được trang bị cấu trúc cửa mở, tạo điều kiện thay thế lưỡi nhanh chóng và an toàn.

4Bảng vật liệu ngang vận chuyển thép góc đến giá đỡ vật liệu xoay.giá đỡ vật liệu xoay cho phép đặt ổn định thép góc trên máy vận chuyển cho ăn.

5. Phần làm việc được kẹp và được cung cấp bởi cỗ xe cho ăn CNC, cung cấp độ chính xác vị trí tuyệt vời.tích hợp với phản hồi bộ mã hóa quang điện và khả năng điều khiển vòng kín.

Những mẫu thử nghiệm này, có nguồn gốc từ đường dây sản xuất thép góc đâm, cắt, và đánh dấu,bao gồm các thông số kỹ thuật tiêu chuẩn và kịch bản chế biến được sử dụng rộng rãi trong ngành công nghiệp sản xuất tháp thép gócChúng cho phép người dùng đánh giá trực tiếp chất lượng gia công, hiệu suất chính xác và tiêu chuẩn thủ công của thiết bị.

In the construction of ultra-high voltage (UHV) transmission lines—where transmission towers are required to withstand extreme meteorological conditions and heavy-duty loads—this equipment plays a critical role in processing the angle steel components that constitute the towers’ main frameworkNó thực hiện một cách đáng tin cậy các hoạt động khoan và đóng dấu trên thép góc được sử dụng cho các cơ thể tháp, cánh tay chéo và các thành phần cấu trúc chính khác.Điều này đảm bảo độ chính xác kích thước chính xác và hiệu suất kết nối mạnh mẽ, do đó duy trì sự ổn định cấu trúc tổng thể của các tháp truyền tải.
