Nhà sản xuất chất lượng hàng đầu Trung Quốc cho Máy khoan, đột, cắt, phay CNC, máy tạo hình góc, dầm, tấm và mặt bích!
Làm những cái mới, làm những cái tốt!
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Chùm tia | Độ dày tấm (mm): | 4-9 |
|---|---|---|---|
| Độ bền kéo vật liệu (MPA): | Max.750 | Độ dài phôi (mm): | 4000-12000 mm |
| Lực lượng danh nghĩa: | 1200KN | Phôi Camber (MM): | ≤7/12m |
| Tốc độ cho ăn x: | 50m/phút | Tốc độ cho ăn y: | 30m/phút |

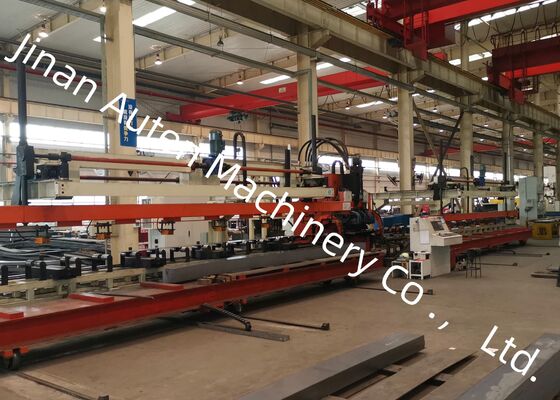

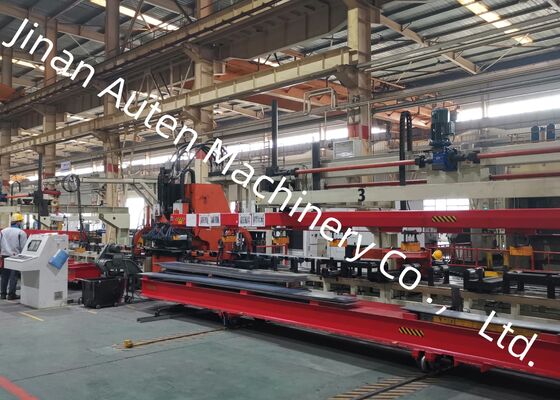

CNC Plate Punching Machine With Max Sheet Thickness 6mm Max Speed 50m/Min Đối với Đường chùm ô tô
Mục đích và đặc điểm của sản phẩm
Được thiết kế như một hệ thống sản xuất tích hợp, cụ thể cho ứng dụng, dòng này được xây dựng đặc biệt cho quá trình đâm các chùm dọc phẳng được sử dụng trong sản xuất ô tô.Dựa trên các khung kỹ thuật của các hệ thống tương đương hàng đầu trong nước và quốc tế, nó tổng hợp các thế mạnh cạnh tranh cốt lõi của nhiều sản phẩm liên quan trong khi tuân thủ nghiêm ngặt các tiêu chuẩn đâm cho các thiết kế khung ô tô toàn cầu khác nhau.Hệ thống đáp ứng đầy đủ các yêu cầu xử lý linh hoạt của chùm chiều dọc trên các cấu hình khung ô tô khác nhau, và được đặc trưng bởi sự ổn định hoạt động đặc biệt và sản lượng vượt trội.
Các thông số kỹ thuật chính:
| Không, không. | Tên | Giá trị |
| 1 | Sức mạnh danh nghĩa | 1200KN |
| 2 | Kích thước và phạm vi đĩa chế biến | |
| 3 | Chiều dài | 4000-8000mm |
| Chiều rộng | 200-550mm | |
| Độ dày | 3 ′′6mm | |
| Thu nhập tấm vật liệu cong liềm | ≤7mm/10m | |
| X-axis sheet unevenness | ≤10mm/1000mm,≤20mm/8000mm | |
| Sự bất đồng của tấm ở trục Y | 5mm | |
| Dọc tấm | ≤ 50mm | |
| Tính chất cơ học của vật liệu tấm | σb=510850N/mm2 | |
| 4 | Max. đường kính đâm | φ60mm |
| 5 | Số lượng mô-đun | 25 cái. |
| 6 | Tốc độ tối đa | |
| Trục X | Max=50m/min | |
| Trục Y | Max=30m/min | |
| 7 | Độ chính xác xử lý | |
| Trục X | ± 0,25/600mm,± 0,50 / 3000mm,± 0,7 / 8000 mm | |
| Trục Y | ±0,2 mm / 600 mm | |
1. Longitudinal hỗ trợ bàn cuộn
Được sản xuất với một cơ sở hạng nặng và các cuộn hỗ trợ được chế tạo chính xác, tập hợp này được xây dựng đặc biệt để cung cấp hỗ trợ ổn định, ổn định cho các mảnh kim loại.Mỗi con lăn được trang bị các tập hợp vòng bi chất lượng cao ở cả hai đầu, đảm bảo hiệu suất hoạt động đáng tin cậy và liền mạch.vận chuyển vật liệu lá trên bề mặt của chúng với ma sát thấp.
2. Thiết bị tập trung
Thiết bị này được trang bị năm bộ cơ chế tập trung và định vị, trong đó hai khối tập trung được điều khiển đồng bộ và hướng dẫn bởi các đường ray hướng dẫn chính xác cao.Trong chu kỳ hoạt động, xi lanh không khí kích hoạt hai cặp khối trung tâm để di chuyển đến nhau, đạt được trung tâm chính xác và kẹp chắc chắn của vật liệu tấm.Chức năng định vị tuyến tính của nó đảm bảo rằng độ lệch chiều rộng được phân phối đồng đều trên cả hai bên của tấm, duy trì độ chính xác xử lý nhất quán trong suốt quá trình sản xuất.
3. X-axis clamp chính thiết bị cho ăn: 2 bộ
Dòng máy đâm sợi này bao gồm một động cơ servo, máy giảm độ chính xác, kẹp thủy lực nổi, đường ray hướng dẫn tuyến tính chính xác, giá đỡ chính xác và các cấu trúc hỗ trợ.Động cơ servo cung cấp năng lượng để lái xe xoắn ốc vào xoay thông qua máy giảm độ chính xác, và tiếp tục chuyển đổi chuyển động xoay sang chuyển động tuyến tính thông qua cơ chế giá đỡ.các thành phần cho ăn thực hiện các hoạt động cho ăn chính xác, đảm bảo vận chuyển chính xác và ổn định các vật liệu tấm.Nó có tính năng clamp lực cao, hiệu suất kẹp đáng tin cậy và ổn định hoạt động nhất quán.
Dòng đâm CNC dành riêng cho các tấm phẳng chùm dọc ô tô áp dụng cấu hình kẹp đẩy-kéo.Các cơ chế kẹp an toàn các phân đoạn giữa ở cả hai đầu của chùm chiều dọc. Phương pháp kẹp này đảm bảo cố định đáng tin cậy của các tấm phẳng với độ lệch độ cao cạnh. Các thiết bị kẹp được sắp xếp đối xứng ở hai bên của đơn vị máy chính.
Tại triển lãm, một bộ sưu tập được lựa chọn cẩn thận các mẫu chùm chiều dọc hoàn thành được sản xuất độc quyền thông qua dây chuyền sản xuất này được trưng bày.Các mẫu này bao gồm một loạt các thông số kỹ thuật được thiết kế riêng cho xe tải khai thác mỏ và các phương tiện đặc biệtChúng hoạt động như một minh chứng thuyết phục về khả năng hiệu suất cốt lõi của thiết bị, chẳng hạn như vị trí lỗ chính xác, cạnh đâm mịn,và sự ổn định cấu trúc tổng thể của các mảnh hoàn thành.
Dòng thiết bị đâm chùm phẳng này cho xe tải nhẹ là một giải pháp được phát triển tùy chỉnh, được thiết kế đặc biệt cho hoạt động đâm chùm chùm phẳng dọc ô tô.Nó được thiết kế chủ yếu để xử lý các chùm lớn của xe tải và các phương tiện đặc biệt, cung cấp gia công lỗ chính xác cao để đáp ứng các yêu cầu lắp ráp cấu trúc của các thành phần chịu tải ô tô hạng nặng và được sản xuất theo yêu cầu.
