Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước tấm: | 1500x800mm | Độ dày tấm: | 5 ~ 25 mm |
|---|---|---|---|
| Đấm lực: | 1000/ 1200kN | Đánh dấu lực: | 800/ 1000kN |
| Cnc hay không: | CNC | Trạm chết: | 4 |

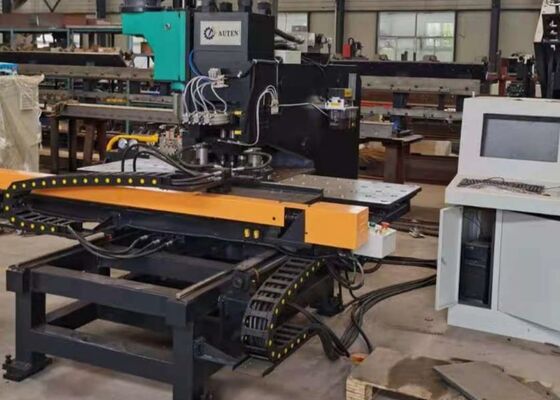

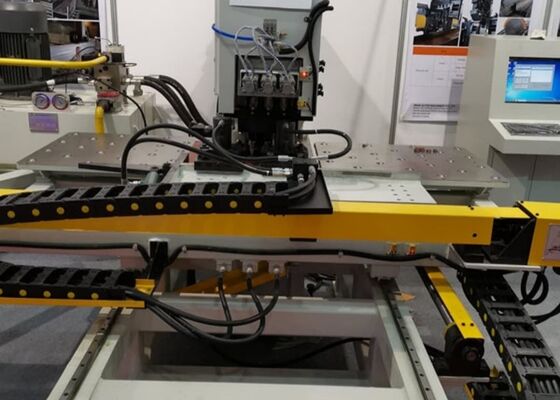

26mm đâm đường kính CNC tấm đâm đánh dấu máy khoan 14 * 10 * 19mm Kích thước ký tự
Ngành công nghiệp áp dụng:
Hệ thống đục và khoan tấm CNC được xây dựng đặc biệt để cung cấp khả năng đục, đánh dấu và khoan chính xác cho tấm thép trong lĩnh vực chế tạo tháp thép.nó thể hiện tính linh hoạt rộng trong thực hiện đấm, khoan và đánh dấu các hoạt động trên các mảnh kim loại trên một loạt các lĩnh vực công nghiệp khác.
Thông số kỹ thuật:
| Mô hình | BNC100 | BNCZ100 | BNHD120 | |||
| Kích thước tối đa của phần làm việc (mm) | 1500×800 | |||||
| Chiều kính đâm tối đa (mm) | Φ26 | |||||
| Chuỗi đường kính khoan tối đa (mm) | / | Φ50 | ||||
| Taper của trục khoan | / | / | NT1 tài chính | |||
| Độ dày tấm (mm) | Đánh đấm | 5 ¢ 25 (Q235) | ||||
| Khoan | / | 40 | ||||
| Lực đâm (kN) | 1000/ 1200 | |||||
| Lực đánh dấu (kN) | 800/ 1000 | |||||
| Khoảng cách tối thiểu giữa lỗ và cạnh tấm (mm) | Đánh đấm | 25 | ||||
| Khoan | / | Tùy thuộc vào đường kính lỗ | ||||
| Kích thước ký tự ((mm) | 14×10×19 | |||||
| Tỷ lệ nhân vật | 12 | |||||
| Các trạm đúc | 3 | 4 | ||||
| Tốc độ cấp khoan (mm/min) | / | 25~280 | 0 ~ 5000 | |||
| Động của trục khoan ((mm) | / | 180 | 350 | |||
| Tốc độ xoay của trục khoan ((r/min) | / | 120~560 | 30 ~ 3000 | |||
| Chế độ lập trình |
Lập trình lệnh, phần mềm vẽ hoặc bố trí Auto CAD |
|||||
| Kích thước tổng thể L × W × H (m) | 3.2×3×1.9 | 3.2×3×2.6 | 3.3×3.2×3 | |||
Đặc điểm của sản phẩm:
1Khung của máy đánh dấu và đánh dấu thép kênh CNC được xây dựng bằng cách hàn tấm loại C, cung cấp độ cứng cấu trúc vượt trội và độ sạch hoạt động rộng rãi.Được trang bị ba trạm đúc (một trạm được chỉ định dành riêng cho các ứng dụng đánh dấu), thiết bị tạo điều kiện cho việc lập chỉ mục trạm đúc tự động để tăng hiệu quả quy trình làm việc. Cơ chế kẹp của nó tự hào có khả năng tương thích đa dạng với một loạt các mảnh làm việc,sử dụng một baffle tham chiếu bằng không làm dữ liệu định vị, trong khi phần làm việc được hỗ trợ bởi một bàn làm việc mang quả cầu để đảm bảo xử lý trơn tru.với bộ điều khiển logic có thể lập trình (PLC) điều khiển hiệu chuẩn vị trí đâm, do đó thực hiện tự động hóa hoàn toàn toàn toàn bộ quy trình gia côngSau khi nhập chương trình phần làm việc của người vận hành, chương trình có thể được lưu trữ, lấy lại và sử dụng nhiều lần cho các hoạt động sản xuất chu kỳ.
2Máy khoan thép CNC tích hợp công nghệ điều khiển số máy tính (CNC) tiên tiến và các cơ chế cho ăn chạy bằng động cơ phụ,đảm bảo hiệu quả hoạt động vượt trội và độ chính xác của mảnh làm việc nhất quán.
3Các thành phần chức năng cốt lõi có thiết kế mô-đun, cho phép bảo trì thuận tiện và tối ưu hóa các quy trình sửa chữa.
4. Máy đánh dấu và đánh dấu tấm kim loại CNC hỗ trợ tích hợp các quy trình đánh dấu, đánh dấu và khoan trên một tấm kim loại duy nhất,thực hiện hợp nhất nhiều quy trình trong một chu kỳ hoạt động duy nhất.
5. Các mô-đun khoan tích hợp các khả năng chức năng cốt lõi bao gồm cấp nhanh xuống, tiến bộ máy móc chính xác,và thu hồi nhanh chóng, tất cả đều tăng đáng kể hiệu quả hoạt động trong các kịch bản ứng dụng thực tế.
6Được trang bị một hệ thống tự chẩn đoán lỗi thông minh, thiết bị cho phép phát hiện kịp thời các sự bất thường trong hoạt động,tạo điều kiện cho các biện pháp bảo trì chủ động và đảm bảo ổn định sản xuất không bị gián đoạn.
7. Dòng công việc lập trình được thiết kế tinh vi với khả năng sử dụng tập trung vào người dùng là nền tảng của nó: các nhà khai thác có thể trực tiếp nhập đường kính lỗ, tọa độ vị trí lỗ,và khối lượng lô đồ đạc vào hệ thống điều khiểnHơn nữa, hệ thống hỗ trợ việc thực hiện các chương trình được tạo ra bởi các phần mềm nâng cao chuyên nghiệp,hoặc cho phép chuyển đổi tập tin CAD / CAM trực tiếp để đảm bảo thực hiện chương trình liền mạch và hiệu quả.
Chi tiết máy:
Hệ thống chế biến kim loại chuyên nghiệp này chủ yếu được thiết kế cho các hoạt động đâm, đánh dấu và khoan trên tấm thép trong lĩnh vực chế tạo tháp thép.Nó cung cấp độ chính xác gia công vượt trộiNgoài ngành công nghiệp thép tháp, thiết bị đa chức năng này cũng cung cấp đâm đáng tin cậy, khoan,và các giải pháp đánh dấu cho tấm kim loại trên một loạt các lĩnh vực công nghiệpNó duy trì hiệu quả hoạt động nhất quán và độ chính xác xử lý cho tất cả các loại đồ đạc kim loại,do đó tối ưu hóa năng suất quy trình làm việc và nâng cao chất lượng sản phẩm trên các ứng dụng công nghiệp đa dạng.
