Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước tấm: | 1500x800mm | Độ dày tấm: | 5 ~ 25 mm |
|---|---|---|---|
| Đấm lực: | 1000/ 1200kN | Đánh dấu lực: | 800/ 1000kN |
| Cnc hay không: | CNC | Trạm chết: | 4 |

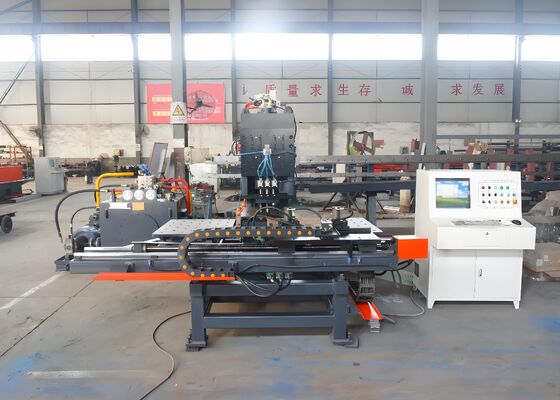

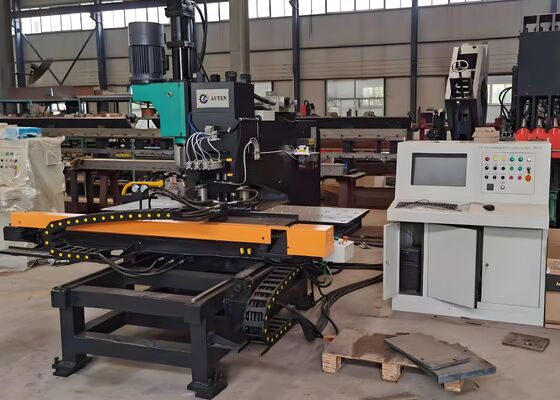

800/1000KN đánh dấu lực tấm khoan máy đâm 50mm đường kính khoan
Ngành công nghiệp áp dụng:
Máy đục và khoan tấm CNC được thiết kế đặc biệt cho các hoạt động đục, đánh dấu và khoan trên tấm thép trong ngành công nghiệp sản xuất tháp thép.nó tự hào có khả năng áp dụng rộng rãi trong thực hiện đâm, khoan và đánh dấu các quy trình trên tấm kim loại trên một loạt các lĩnh vực công nghiệp khác.
Thông số kỹ thuật:
| Mô hình | BNC100 | BNCZ100 | BNHD120 | |||
| Kích thước tối đa của phần làm việc (mm) | 1500×800 | |||||
| Chiều kính đâm tối đa (mm) | Φ26 | |||||
| Chuỗi đường kính khoan tối đa (mm) | / | Φ50 | ||||
| Taper của trục khoan | / | / | NT1 tài chính | |||
| Độ dày tấm (mm) | Đánh đấm | 5 ¢ 25 (Q235) | ||||
| Khoan | / | 40 | ||||
| Lực đâm (kN) | 1000/ 1200 | |||||
| Lực đánh dấu (kN) | 800/ 1000 | |||||
| Khoảng cách tối thiểu giữa lỗ và cạnh tấm (mm) | Đánh đấm | 25 | ||||
| Khoan | / | Tùy thuộc vào đường kính lỗ | ||||
| Kích thước ký tự ((mm) | 14×10×19 | |||||
| Tỷ lệ nhân vật | 12 | |||||
| Các trạm đúc | 3 | 4 | ||||
| Tốc độ cấp khoan (mm/min) | / | 25~280 | 0 ~ 5000 | |||
| Động của trục khoan ((mm) | / | 180 | 350 | |||
| Tốc độ xoay của trục khoan ((r/min) | / | 120~560 | 30 ~ 3000 | |||
| Chế độ lập trình |
Lập trình lệnh, phần mềm vẽ hoặc bố trí Auto CAD |
|||||
| Kích thước tổng thể L × W × H (m) | 3.2×3×1.9 | 3.2×3×2.6 | 3.3×3.2×3 | |||
Đặc điểm của sản phẩm:
1Khung của máy đánh dấu và đánh dấu thép kênh CNC được chế tạo thông qua hàn tấm loại C, mang lại độ cứng cấu trúc đặc biệt và độ sạch hoạt động hào phóng.Được trang bị ba trạm đúc (một trạm dành riêng cho chức năng đánh dấu), thiết bị cho phép lập chỉ mục trạm đúc tự động để tối ưu hóa hiệu quả quy trình làm việc.áp dụng một bộ đệm không tham chiếu làm dữ liệu định vị, trong khi phần làm việc được hỗ trợ bởi một bàn làm việc mang quả cầu để đảm bảo xử lý liền mạch.với bộ điều khiển logic có thể lập trình (PLC) điều chỉnh hiệu chuẩn vị trí đâm, do đó đạt được tự động hóa hoàn toàn của toàn bộ quy trình gia côngMột khi người vận hành nhập chương trình phần làm việc, nó có thể được lưu trữ, lấy lại, và lặp đi lặp lại triển khai cho các hoạt động sản xuất chu kỳ.
2Máy khoan thép CNC kết hợp công nghệ điều khiển số máy tính (CNC) tiên tiến và hệ thống cho ăn chạy bằng động cơ servo,đảm bảo hiệu quả hoạt động đặc biệt và độ chính xác liên tục của đồ đạc.
3Các thành phần chức năng chính áp dụng cấu hình mô-đun, tạo điều kiện bảo trì thuận tiện và quy trình sửa chữa hợp lý.
4Máy đánh dấu và đánh dấu tấm kim loại CNC cho phép tích hợp các hoạt động đánh dấu, đánh dấu và khoan trên một tấm kim loại duy nhất,đạt được việc hợp nhất nhiều quy trình trong một chu kỳ hoạt động duy nhất.
5Đơn vị khoan tích hợp các khả năng chức năng cốt lõi bao gồm giảm nhanh, cho ăn chính xác trong quá trình gia công,và thu hồi nhanh chóng, tất cả đều cải thiện đáng kể hiệu quả hoạt động trong các kịch bản ứng dụng thực tế.
6Được trang bị một hệ thống tự chẩn đoán lỗi thông minh, thiết bị cho phép phát hiện kịp thời các bất thường hoạt động,tạo điều kiện cho các hoạt động bảo trì chủ động và đảm bảo sự ổn định không bị gián đoạn của các quy trình sản xuất.
7. Dòng công việc lập trình được thiết kế tỉ mỉ với khả năng sử dụng tập trung vào người dùng: các nhà khai thác có thể nhập đường kính lỗ, tọa độ vị trí lỗ,và số lượng lô sản phẩm trực tiếp vào hệ thống kiểm soátNgoài ra, hệ thống hỗ trợ việc triển khai các chương trình được tạo bởi phần mềm lofting chuyên nghiệp, hoặc cho phép chuyển đổi tập tin CAD / CAM trực tiếp để đảm bảo thực hiện chương trình liền mạch và hiệu quả.
Chi tiết máy:
Thiết bị chế biến kim loại chuyên nghiệp này chủ yếu được thiết kế cho các hoạt động đâm, đánh dấu và khoan trên tấm thép trong lĩnh vực sản xuất tháp thép.Nó cung cấp độ chính xác gia công đặc biệtNgoài ngành công nghiệp tháp thép, hệ thống đa chức năng này cũng cung cấp đục, khoan,và các giải pháp đánh dấu cho tấm kim loại trên một loạt các lĩnh vực công nghiệpNó duy trì hiệu quả hoạt động nhất quán và độ chính xác xử lý cho tất cả các loại đồ đạc kim loại,do đó tối ưu hóa năng suất quy trình làm việc và nâng cao chất lượng sản phẩm trên các ứng dụng công nghiệp khác nhau.
