Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Khoan và đánh dấu | Kích thước góc (mm): | 140*140*10 ~ 250*250*32 |
|---|---|---|---|
| Tối đa. chiều dài của nguyên liệu thô (M): | 14 | Lực đánh dấu (KN): | 1000 |
| Số nhóm nhân vật: | 1 | Số nhân vật: | 18 |
| Kích thước ký tự (mm): | 14*10*19 | Phạm vi khoảng cách chính xác (mm): | 50 ~ 220 （Stepless） |

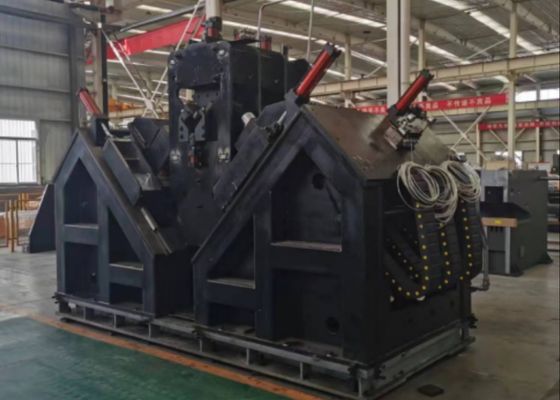

40mm Max. đường kính khoan máy đâm kim loại CNC MQL 360-2 (khí khô)
Sử dụng sản phẩm:
Dòng sản xuất đâm thép góc CNC này được phát triển tùy chỉnh cho các quy trình khoan và đóng dấu thép góc lớn, cường độ cao được sử dụng đặc biệt trong các tháp đường truyền.Tất cả các lỗ cần thiết trên thép góc có thể được chính xác gia công trên dòng sản xuất này, cung cấp chất lượng lỗ xuất sắc, độ chính xác vị trí cao, cũng như hiệu quả sản xuất xuất sắc và khả năng tự động hóa tiên tiến.
Các thông số chính:
| Mô hình | ADM2532 |
| Kích thước góc ((mm) | 140*140*10~250*250*32 |
| Chiều dài tối đa của nguyên liệu thô (m) | 14 |
| Lực đánh dấu ((kN) | 1000 |
| Số nhóm ký tự | 1 |
| Số nhân vật | 18 |
| Kích thước ký tự (mm) | 14*10*19 |
| Phạm vi của khoảng cách chính xác ((mm) | 50~220 ((Không bước) |
| Số khoan ở mỗi bên | 3 ((2 nhóm, tổng cộng 6) |
| Số lưỡi dao ở mỗi bên | 3 |
|
Taper của trục khoan |
BT2 |
| Chuỗi đường kính khoan tối đa (mm) | Φ40 |
| Tốc độ xoay trục tối đa ((r/min) | 6000 |
| Đơn vị làm mát khoan | MQL 360-2 ((Thản lạnh khô) |
| Công suất lưu trữ dầu của đơn vị làm mát | 2L |
| Dầu cắt | Dầu cắt nhỏ dựa trên dầu thực vật ((2000-25) |
| tiêu thụ nhiên liệu | 5~50ml/h |
| Loại ổ cỗ xe tải CNC | Động cơ AC servo,động cơ rack và pinion |
| Tốc độ cấp độ góc tối đa ((m/min) | 40 |
| Phương pháp điều khiển chuyển động điều chỉnh trục AB | Hướng dẫn chuyển động tuyến tính;Động cơ AC servo;Vòng vít bóng Động cơ phụ |
| Tốc độ di chuyển cao nhất của đầu khoan trên xe trượt tuyết ((m/min) | 10 |
| Loại ổ đầu khoan | Hướng dẫn chuyển động tuyến tính;Động cơ AC servo;Vòng vít bóng Động cơ phụ |
| Tốc độ cấp tối đa của đầu khoan ((m/min) | 14 |
| Phương pháp làm việc của cánh tay xe tải | Loại nâng dọc |
| Số lượng xi-lanh lật ở phía xả | 4 |
| Phương pháp làm mát trạm thủy lực | Làm mát không khí |
| Số trục CNC | 9 |
| Áp suất không khí ((MPa) | 1 |
| Tổng công suất | Khoảng 150KW |
Đặc điểm sản phẩm:

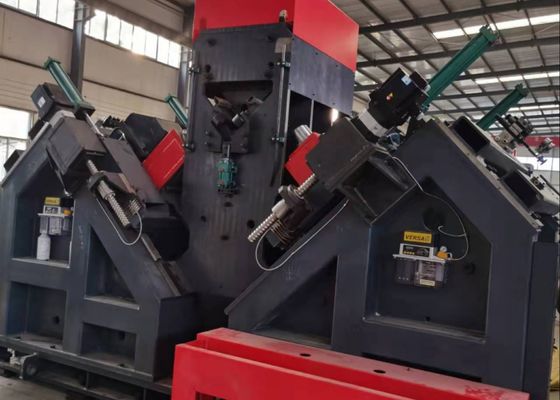

Đơn vị khoan kim loại góc cnc được trang bị sáu bộ đầu khoan CNC, với ba bộ được sắp xếp trên mỗi hai sườn thép góc.Đối với các lỗ có đường kính giống nhau và khoảng cách cuối giống nhau trên cả hai vòm của thép góc, các đầu khoan tương ứng ở cả hai bên có thể thực hiện các hoạt động khoan đồng thời.và đầu khoan sử dụng khoan carbide xi măngTốc độ cắt của đầu khoan đạt đến 200 m/min (trái ngược với 25-35 m/min cho máy khoan xoắn thép tốc độ cao thông thường), cho phép chế biến đặc biệt nhanh.
Một động cơ servo điều khiển đầu máy khoan CNC cho các chuyển động cho ăn; cấp nhanh, cấp làm việc và thu hồi nhanh của máy khoan được kiểm soát bởi hệ thống CNC và được thực hiện tự động.Vị trí thu hồi của máy khoan có thể được đặt thông qua máy tính chủ, làm giảm nhịp điệu không hoạt động và tăng thêm hiệu quả sản xuất.Các lỗ được sản xuất có độ khoan độ đường kính nhỏ hơn 0.1 mm và kết thúc bề mặt (Ra) dưới 6,3 μm, đảm bảo chất lượng xử lý lỗ cao.
(1) Động cơ trục của đơn vị khoan sử dụng động cơ biến tần chất lượng cao, với tốc độ trục tối đa lên đến 6000 r/min.
(2) Tốc độ cấp ống khoan khoảng 40 m/min (có thể điều chỉnh).
(3) Vòng trục và các thành phần chịu lực khác được sản xuất theo tiêu chuẩn, trải qua đúc, xử lý nhiệt và thử nghiệm không phá hủy.độ cứng, và chống mòn, cũng như sức chịu mệt mỏi cao, để đáp ứng các yêu cầu của hoạt động cho ăn lâu dài và xoay.Vòng xoắn được lấy từ các thương hiệu có trụ sở tại Đài Loan như Jianchun hoặc Danquan.
(4) Để đảm bảo độ chính xác hoạt động của thiết bị, độ lệch của trục phải dưới 1/1000 của dải trải dưới tất cả các điều kiện tải trọng tối đa.
(5) Khoảng cách cho động cơ được trang bị chức năng bù đắp có thể điều chỉnh.
(6) Các công tắc di chuyển được lắp đặt ở vị trí giới hạn trên cùng và dưới cùng của chuyển động đồng tuyến của đầu điện của đơn vị khoan, phục vụ như các thiết bị bảo vệ giới hạn.
(7)Ngoài việc bảo vệ công tắc giới hạn được lắp đặt trên đầu điện đơn vị, hệ thống điều khiển cũng phải cung cấp bảo vệ giới hạn mềm cho các vị trí giới hạn của nó.
Các mẫu này bao gồm một loạt các thông số kỹ thuật phổ biến và mẫu lỗ của thép góc được sử dụng trong xây dựng tháp đường truyền.Chúng cho phép người sử dụng hoặc kiểm tra tiềm năng xác nhận trực quan hiệu suất hoạt động của thiết bị, do đó cung cấp các tham chiếu cụ thể và trực quan để đánh giá liệu thiết bị có đáp ứng các yêu cầu sản xuất thực tế của sản xuất tháp đường truyền hay không.
In ultra-high voltage (UHV) transmission line construction—where transmission towers are required to resist extreme weather conditions and heavy loads—this equipment plays a critical role in processing angle steel components for the towers’ main load-bearing frameworksNó hiệu quả thực hiện các hoạt động khoan và đóng dấu cho thép góc được sử dụng trong tháp, cánh tay chéo và các thành phần cấu trúc chính khác,đảm bảo độ chính xác kích thước cao và hiệu suất kết nối đáng tin cậyĐiều này, lần lượt, bảo vệ sự ổn định cấu trúc tổng thể của các tháp truyền tải trong suốt vòng đời hoạt động của chúng.
