Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Đấm, đánh dấu, cắt | Kích thước góc （mm）: | ∟40 × 40 × 3 ～∟140 × 140 × 12 |
|---|---|---|---|
| Tối đa. Chiều dài của trống (m): | 12 | Tối đa. Chiều dài của hoàn thành (m): | 10 |
| Tối đa. Punching (dia. Х thi.) (Mm): | Φ26 × 12 （Vật liệu Q345 510N/mm2） | Cú đấm mỗi bên: | 2 |
| Lực đấm (KN): | 630 | Lực đánh dấu (KN): | 630 |
| Lực cắt (kN): | 1800 | ||
| Làm nổi bật: | CNC angle line machine with keyboard input,angles shearing punching machine USB interface,large CNC angle line machine 28000mm |
||

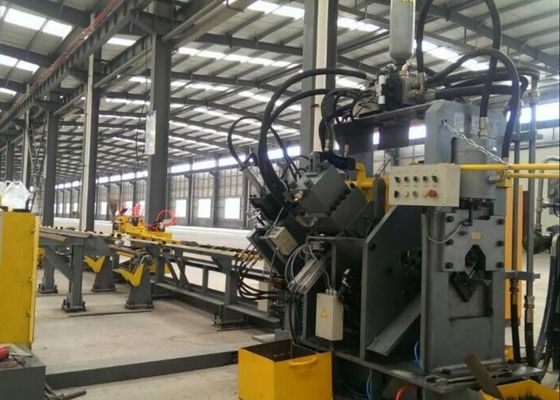

Dây chuyền máy đột, cắt, dập góc thép 28000×6500×2200mm, nhập liệu bằng bàn phím và giao diện USB
Ngành áp dụng:
Máy này là một thiết bị được thiết kế riêng, chuyên biệt cho ngành, được phát triển độc quyền để thực hiện các thao tác đột, đánh dấu và cắt góc thép có độ chính xác cao. Nó được thiết kế riêng để đáp ứng các yêu cầu xử lý cốt lõi của ngành tháp góc thép — một ngành mà độ chính xác của các thành phần ảnh hưởng trực tiếp đến độ ổn định của cấu trúc. Bằng cách tích hợp logic xử lý được tối ưu hóa, máy đảm bảo việc xử lý chính xác và hiệu quả các bộ phận góc thép quan trọng đối với việc sản xuất tháp, do đó cung cấp sự hỗ trợ hiệu quả cho việc sản xuất liên tục các cấu trúc tháp chất lượng cao.
Thông số kỹ thuật:
| Chức năng | Đột, đánh dấu, cắt |
| Kích thước góc (mm) | ∟40×40×3～∟140×140×12 |
| Chiều dài phôi tối đa (m) | 12 |
| Chiều dài thành phẩm tối đa (m) | 10 |
| Đột tối đa (đường kính x độ dày) (mm) | Φ26×12(Vật liệu:Q345 510N/mm2) |
| Lỗ đột trên mỗi cạnh | 2 |
| Lực đột (kN) | 630 |
| Lực đánh dấu (kN) | 630 |
|
Lực cắt (kN) |
1800 |
| Nhóm chữ đánh dấu | 4 |
| Số chữ trên mỗi nhóm | 12 |
| Kích thước chữ (mm) | 14×10×19 |
| Chế độ cắt | Cắt bằng lưỡi đơn |
| Trục CNC | 3 |
| Tốc độ cấp phôi góc (m/phút) | 80 |
| Phương pháp làm mát hệ thống thủy lực | Làm mát bằng nước |
| Độ chính xác xử lý | Phù hợp với GB2694 |
| Chức năng chương trình | Nhập bằng bàn phím và giao diện USB |
| Kích thước (mm) | 28000×6500×2200 |
Cấu tạo sản phẩm:

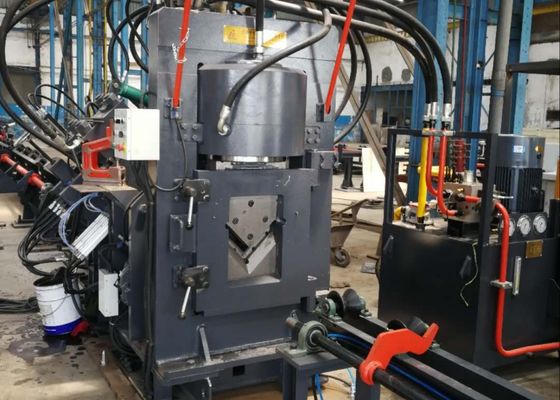

Thiết bị này chủ yếu bao gồm các mô-đun chức năng cốt lõi, bao gồm băng tải ngang, hệ thống nạp xoay, băng tải nạp vào, xe nạp CNC, mô-đun đột, mô-đun đánh dấu, mô-đun cắt và băng tải dỡ hàng. Nó cũng tích hợp các hệ thống hỗ trợ thiết yếu — chẳng hạn như hệ thống thủy lực, điện và khí nén — cũng như các thành phần phụ trợ khác, tạo thành một cụm xử lý hoàn chỉnh và phối hợp để đảm bảo hiệu suất hoạt động ổn định.
Tính năng sản phẩm:
1. Hệ thống điều khiển & truyền động
Thiết bị áp dụng công nghệ CNC và cấp liệu bằng động cơ servo, mang lại hiệu quả hoạt động cao và độ chính xác ổn định của phôi. Tất cả các thành phần thủy lực, khí nén và điện chính đều được mua từ các nhà cung cấp nhập khẩu, đảm bảo hiệu suất đáng tin cậy của toàn bộ hệ thống.
2. Cấu hình đột & khuôn
Mỗi bên được trang bị ba bộ khuôn đột, có thể chứa ba loại khuôn đột với đường kính khác nhau. Dưới sự điều khiển của PLC, ba bộ khuôn có khả năng di chuyển đồng bộ để điều chỉnh dấu tham chiếu đột, do đó đáp ứng các yêu cầu xử lý linh hoạt.
3. Quy trình tự động & dỡ hàng
Các quy trình đánh dấu, đột và cắt của thiết bị được tự động hóa hoàn toàn, giúp giảm thiểu sự can thiệp thủ công. Tất cả các thành phần góc thép đã hoàn thành có thể được dỡ hàng thông qua một thiết bị lật khí nén — điều này làm giảm hiệu quả cường độ lao động của người vận hành và nâng cao hiệu quả sản xuất tổng thể.
4. Cấu hình & Chức năng hệ thống điều khiển
Hệ thống điều khiển bao gồm một máy tính chủ, hệ thống CNC, động cơ servo, PLC, cảm biến phát hiện bên ngoài và các thành phần hỗ trợ khác. Các thao tác xử lý có thể được bắt đầu chỉ bằng cách nhập kích thước phôi, giúp hợp lý hóa các quy trình vận hành. Ngoài ra, các chương trình có thể được lưu trữ, chọn, hiển thị và truyền theo số phôi, tạo điều kiện thuận lợi cho việc quản lý sản xuất linh hoạt.
Các mẫu vật này, bao gồm các thông số kỹ thuật và kịch bản xử lý phổ biến trong ngành tháp góc thép, cho phép người dùng kiểm tra trực tiếp chất lượng, độ chính xác và tay nghề xử lý của thiết bị. Chúng đóng vai trò là một tài liệu tham khảo hữu hình để đánh giá hiệu suất của thiết bị và khả năng tương thích của nó với các yêu cầu sản xuất cụ thể, do đó tạo điều kiện thuận lợi cho việc ra quyết định dựa trên dữ liệu cho các tình huống ứng dụng tiềm năng.
Trong việc xây dựng các đường dây truyền tải điện áp cực cao (UHV) — nơi các tháp phải chịu được các điều kiện khí tượng khắc nghiệt và tải trọng lớn — thiết bị này đóng một vai trò quan trọng trong việc xử lý các thành phần góc thép tạo thành khung chính của tháp. Nó thực hiện một cách đáng tin cậy các thao tác khoan và dập trên góc thép được sử dụng cho thân tháp, cánh tay chữ thập và các bộ phận cấu trúc quan trọng khác. Điều này đảm bảo độ chính xác về kích thước và các kết nối chắc chắn, do đó bảo vệ sự ổn định tổng thể của các tháp.
