Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Đấm, đánh dấu, cắt | Kích thước góc （mm）: | ∟40 × 40 × 3 ～∟140 × 140 × 12 |
|---|---|---|---|
| Tối đa. Chiều dài của trống (m): | 12 | Tối đa. Chiều dài của hoàn thành (m): | 10 |
| Tối đa. Punching (dia. Х thi.) (Mm): | Φ26 × 12 （Vật liệu Q345 510N/mm2） | Cú đấm mỗi bên: | 2 |
| Lực đấm (KN): | 630 | Lực đánh dấu (KN): | 630 |
| Lực cắt (kN): | 1800 | ||
| Làm nổi bật: | CNC angle line metal punching machine,3-axis CNC angle shearing line,Φ26×12 CNC punching marking machine |
||

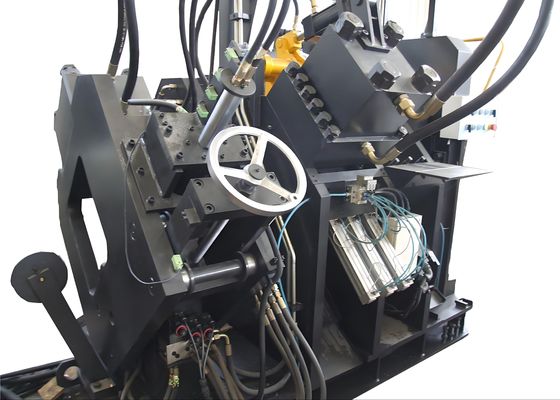

Φ26×12 Tối đa. Đột lỗ CNC Dập góc kim loại Đánh dấu và Cắt đường dây 3 Trục CNC
Ngành áp dụng:
Máy này là một thiết bị chuyên dụng được thiết kế để thực hiện các thao tác đột lỗ, đánh dấu và cắt thép góc. Nó được thiết kế riêng để đáp ứng các yêu cầu xử lý cốt lõi của ngành tháp thép góc, đảm bảo xử lý chính xác và hiệu quả các thành phần thép góc quan trọng đối với việc sản xuất tháp.
Thông số kỹ thuật:
| Chức năng | Đột lỗ, đánh dấu, cắt |
| Kích thước góc (mm) | ∟40×40×3～∟140×140×12 |
| Chiều dài phôi tối đa (m) | 12 |
| Chiều dài thành phẩm tối đa (m) | 10 |
| Đột lỗ tối đa (đường kính x độ dày) (mm) | Φ26×12(Vật liệu:Q345 510N/mm2) |
| Lỗ đột trên mỗi cạnh | 2 |
| Lực đột (kN) | 630 |
| Lực đánh dấu (kN) | 630 |
|
Lực cắt (kN) |
1800 |
| Nhóm chữ đánh dấu | 4 |
| Số chữ trên mỗi nhóm | 12 |
| Kích thước chữ (mm) | 14×10×19 |
| Chế độ cắt | Cắt lưỡi đơn |
| Trục CNC | 3 |
| Tốc độ cấp liệu góc (m/phút) | 80 |
| Phương pháp làm mát của hệ thống thủy lực | Làm mát bằng nước |
| Độ chính xác xử lý | Phù hợp với GB2694 |
| Chức năng chương trình | Nhập bằng bàn phím và giao diện USB |
| Kích thước (mm) | 28000×6500×2200 |
Cấu tạo sản phẩm:

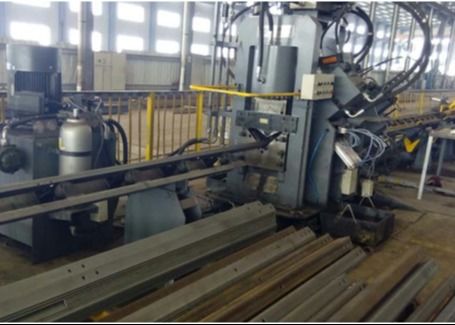

Thiết bị này chủ yếu bao gồm băng tải ngang, hệ thống nạp xoay, băng tải nạp, xe nạp CNC, mô-đun đột lỗ, mô-đun đánh dấu, mô-đun cắt và băng tải dỡ hàng— cũng như các hệ thống thủy lực, điện và khí nén, cùng với các bộ phận khác.
Tính năng sản phẩm:
1. Nó sử dụng công nghệ CNC và cấp liệu bằng động cơ servo, mang lại hiệu quả hoạt động cao và độ chính xác của phôi ổn định. Tất cả các thành phần thủy lực, khí nén và điện chính đều có nguồn gốc nhập khẩu.
2. Mỗi bên được trang bị ba bộ đấm và khuôn, có thể chứa ba loại đấm với đường kính khác nhau. Được điều khiển bởi PLC, ba bộ khuôn có thể di chuyển đồng bộ để điều chỉnh dấu tham chiếu đột lỗ.
3. Máy tính có giao diện tiếng Trung/Anh, cho phép người dùng dễ dàng vận hành và hỗ trợ hiển thị bản vẽ phôi. Việc lập trình được đơn giản hóa và thiết bị có thể trực tiếp sử dụng dữ liệu chương trình do phần mềm lofting tạo ra. Khi chỉnh sửa một chương trình, chỉ cần nhập kích thước phôi, đường kính lỗ, dấu tham chiếu và số lượng phôi.
4. Xe nạp CNC được điều khiển bởi động cơ servo, với bộ mã hóa quang điện cung cấp thông tin phản hồi. Điều khiển vòng kín được áp dụng để đảm bảo độ chính xác định vị cao.
5. Các quy trình đánh dấu, đột lỗ và cắt được tự động hóa hoàn toàn. Tất cả các thành phần thép góc đã hoàn thành có thể được dỡ bỏ thông qua một thiết bị lật khí nén, giảm cường độ lao động.
6. Hệ thống điều khiển bao gồm một máy tính chủ, hệ thống CNC, động cơ servo, PLC và các cảm biến phát hiện bên ngoài, cùng với các thành phần khác. Các thao tác xử lý được bắt đầu chỉ bằng cách nhập kích thước phôi. Ngoài ra, các chương trình có thể được lưu trữ, chọn, hiển thị và truyền theo số phôi.
7. Bộ phận đánh dấu sử dụng cấu trúc khung kín, đảm bảo độ cứng tuyệt vời. Bốn nhóm hộp chữ được cố định trên bộ phận đánh dấu, có thể được chọn thông qua điều khiển chương trình. Dấu tham chiếu đánh dấu có thể được đặt tùy ý. Các xi lanh để đột lỗ, đánh dấu và cắt có thông số kỹ thuật lớn hơn; xe NC là một mẫu được nâng cấp, mạnh mẽ hơn; và các kẹp có độ bền cấu trúc được tăng cường.
Các mẫu vật này, bao gồm các thông số kỹ thuật và kịch bản xử lý phổ biến trong ngành tháp thép góc, cho phép người dùng trực tiếp kiểm tra chất lượng, độ chính xác và tay nghề xử lý của thiết bị. Chúng đóng vai trò là một tài liệu tham khảo hữu hình để đánh giá hiệu suất của thiết bị và khả năng tương thích của nó với các yêu cầu sản xuất cụ thể.
Trong việc xây dựng các đường dây truyền tải điện áp cực cao (UHV)—nơi các tháp phải chịu được các điều kiện khí tượng khắc nghiệt và tải trọng nặng—thiết bị này đóng một vai trò quan trọng trong việc xử lý các thành phần thép góc tạo thành khung chính của các tháp. Nó thực hiện một cách thành thạo các thao tác khoan và dập cho thép góc được sử dụng trong thân tháp, cánh tay chữ thập và các thành phần cấu trúc chính khác, đảm bảo kích thước chính xác và các kết nối chắc chắn để bảo vệ sự ổn định tổng thể của các tháp.
