Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Khoan và đánh dấu | Kích thước góc (mm): | 140*140*10 ~ 250*250*32 |
|---|---|---|---|
| Tối đa. chiều dài của nguyên liệu thô (M): | 14 | Lực đánh dấu (KN): | 1000 |
| Số nhóm nhân vật: | 1 | Số nhân vật: | 18 |
| Kích thước ký tự (mm): | 14*10*19 | Phạm vi khoảng cách chính xác (mm): | 50 ~ 220 （Stepless） |
| Làm nổi bật: | CNC angle drilling machine 40m/min,CNC angle tapping machine high speed,angle line machine with warranty |
||

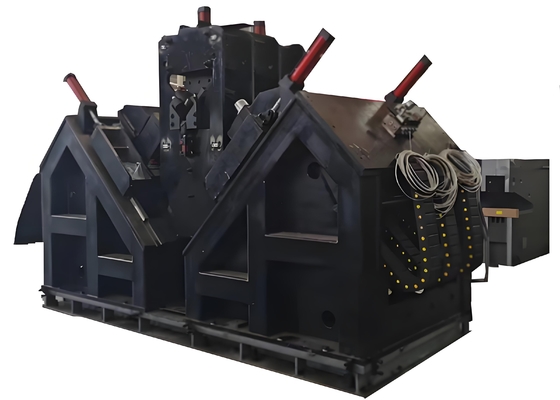

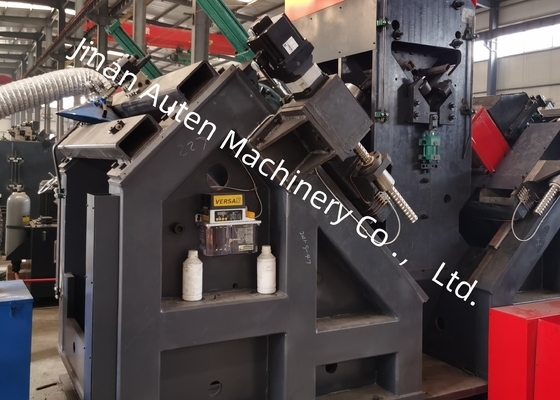

Dây chuyền máy khoan và ta rô góc CNC 3 mũi khoan mỗi bên, tốc độ cấp phôi góc 40m/phút
Công dụng sản phẩm:
Dây chuyền sản xuất này được thiết kế đặc biệt để khoan và dập thép góc kích thước lớn, cường độ cao được sử dụng trong tháp đường dây truyền tải điện. Tất cả các lỗ cần thiết trên thép góc có thể được xử lý trên dây chuyền này, tự hào có chất lượng lỗ tuyệt vời, độ chính xác vị trí cao, cũng như hiệu quả sản xuất cao và khả năng tự động hóa tiên tiến.
Thông số chính:
| Model | ADM2532 |
| Kích thước góc (mm) | 140*140*10~250*250*32 |
| Chiều dài tối đa của nguyên liệu thô (m) | 14 |
| Lực đánh dấu (kN) | 1000 |
| Số nhóm ký tự | 1 |
| Số ký tự | 18 |
| Kích thước ký tự (mm) | 14*10*19 |
| Phạm vi khoảng cách chính xác (mm) | 50~220 (Vô cấp) |
| Số mũi khoan mỗi bên | 3 (2 nhóm, tổng 6) |
| Số lưỡi dao mỗi bên | 3 |
|
Côn của trục khoan |
BT40 |
| Đường kính khoan tối đa (mm) | Φ40 |
| Tốc độ quay trục chính tối đa (vòng/phút) | 6000 |
| Bộ phận làm mát mũi khoan | MQL 360-2 (Làm mát khô) |
| Dung tích chứa dầu của bộ phận làm mát | 2L |
| Dầu cắt gọt | Dầu cắt gọt vi mô gốc thực vật (2000-25) |
| Tiêu thụ nhiên liệu | 5~50ml/h |
| Loại truyền động xe đẩy CNC | Động cơ servo AC, truyền động bánh răng và thanh răng |
| Tốc độ cấp phôi góc tối đa (m/phút) | 40 |
| Phương pháp truyền động chuyển động căn chỉnh trục AB | Hướng dẫn chuyển động tuyến tính; Động cơ servo AC; Vít me bi Truyền động thứ cấp |
| Tốc độ di chuyển ván trượt tối đa của đầu khoan (m/phút) | 10 |
| Loại truyền động đầu khoan | Hướng dẫn chuyển động tuyến tính; Động cơ servo AC; Vít me bi Truyền động thứ cấp |
| Tốc độ cấp phôi tối đa của đầu khoan (m/phút) | 14 |
| Phương pháp làm việc của cánh tay xe đẩy nạp liệu | Loại nâng dọc |
| Số lượng xi lanh lật ở phía xả | 4 |
| Phương pháp làm mát trạm thủy lực | Làm mát bằng không khí |
| Số trục CNC | 9 |
| Áp suất không khí (MPa) | 1 |
| Tổng công suất | Khoảng 150KW |
Tính năng sản phẩm:
1. Trục khoan được trang bị cơ chế kẹp dụng cụ tự động bằng lò xo đĩa và xi lanh thủy lực để nhả dụng cụ, cho phép thay thế cán dao thuận tiện. Phần trước của trục chính áp dụng cấu trúc bảo vệ kín mê cung và thiết kế chống thấm nước, đồng thời được trang bị thiết bị rèm khí—cấu hình này ngăn chặn hiệu quả chất lỏng cắt lọt vào bên trong trục chính.
2. Dây chuyền sản xuất được trang bị thiết bị nạp liệu tự động (bao gồm kênh nạp liệu ngang và giá nạp liệu xoay), thiết bị dỡ hàng tự động và thiết bị nạp liệu tự động. Tất cả các lỗ và dấu hiệu nhận dạng thép cần thiết trên thép góc có thể được hoàn thành trong một lần đi qua dây chuyền sản xuất, không cần sự can thiệp thủ công trong quá trình xử lý. Điều này không chỉ hợp lý hóa quy trình làm việc mà còn giảm đáng kể cường độ lao động của người vận hành.
3. Bộ phận đánh dấu áp dụng cấu trúc thân kín, có độ bền kết cấu cao và hiệu suất hoạt động ổn định. Nó được cấu hình với giá đỡ giường (cố định vào đế máy), giường di động và hộp ký tự đầu ép dẫn động thủy lực. Theo hướng dẫn của máy tính, các thao tác đánh dấu được thực hiện tại các vị trí được chỉ định trong bản vẽ kỹ thuật. Để mở rộng phạm vi xử lý của máy, một cơ chế điều chỉnh thủ công đã được tích hợp thêm. Cơ chế này cho phép điều chỉnh vị trí hướng xuống của giường di động (tức là vị trí của đầu ký tự), cho phép thích ứng với các vị trí đánh dấu của thép góc có các thông số kỹ thuật khác nhau.
Các mẫu này bao gồm nhiều thông số kỹ thuật và bố cục lỗ phổ biến của thép góc được sử dụng trong tháp đường dây truyền tải điện. Chúng cho phép người dùng hoặc người kiểm tra tiềm năng trực quan xác minh hiệu suất hoạt động của thiết bị, từ đó cung cấp các tham chiếu hữu hình và trực quan để đánh giá xem thiết bị có đáp ứng các yêu cầu thực tế của sản xuất hay không.
Thiết bị này được thiết kế đặc biệt để khoan và dập thép góc kích thước lớn, cường độ cao được sử dụng trong tháp đường dây truyền tải điện và được ứng dụng rộng rãi trong nhiều tình huống khác nhau trong suốt quá trình xây dựng và bảo trì cơ sở hạ tầng truyền tải điện. Trong việc xây dựng các đường dây truyền tải điện áp cực cao (UHV)—nơi các tháp phải chịu được điều kiện thời tiết khắc nghiệt và tải trọng nặng—thiết bị này đóng một vai trò quan trọng trong việc xử lý các thành phần thép góc tạo thành khung chính của tháp. Nó thực hiện hiệu quả các nhiệm vụ khoan và dập cho thép góc được sử dụng trong thân tháp, cánh tay chữ thập và các bộ phận kết cấu quan trọng khác, đảm bảo độ chính xác về kích thước và các kết nối chắc chắn để đảm bảo sự ổn định tổng thể của tháp.
