Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Đấm, đánh dấu, cắt | Kích thước góc （mm）: | ∟40 × 40 × 3 ～∟140 × 140 × 12 |
|---|---|---|---|
| Tối đa. Chiều dài của trống (m): | 12 | Tối đa. Chiều dài của hoàn thành (m): | 10 |
| Tối đa. Punching (dia. Х thi.) (Mm): | Φ26 × 12 （Vật liệu Q345 510N/mm2） | Cú đấm mỗi bên: | 2 |
| Lực đấm (KN): | 630 | Lực đánh dấu (KN): | 630 |
| Lực cắt (kN): | 1800 | ||
| Làm nổi bật: | Máy đánh dấu đâm CNC 630KN,1000KN dây cắt CNC,Máy cắt đường góc CNC |
||

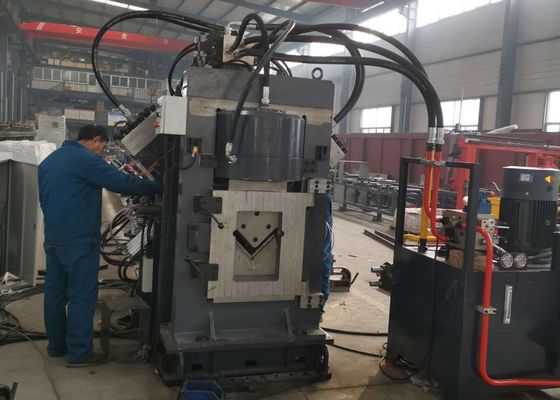

630KN lực đánh dấu CNC đâm, đánh dấu và cắt dây 1000KN lực cắt
Công nghiệp áp dụng:
Máy này phục vụ như là thiết bị chuyên dụng được thiết kế cho các hoạt động đâm thép góc, đánh dấu và cắt cắt trong lĩnh vực tháp thép góc.
Thông số kỹ thuật:
| Chức năng | Đấm, đánh dấu, cắt |
| Kích thước góc ((mm) | 40×40×3140×140×12 |
| Chiều dài tối đa của chỗ trống (m) | 12 |
| Chiều dài tối đa của vật liệu hoàn thành (m) | 10 |
| Max. đâm (chiều x dày) (mm) | Φ26 × 12 ((vật liệu:Q345 510N/mm2) |
| Bắn mỗi bên | 2 |
| Lực đâm (kN) | 630 |
| Lực đánh dấu (kN) | 630 |
|
Lực cắt (kN) |
1800 |
| Nhóm chữ ký đánh dấu | 4 |
| Số chữ cái cho mỗi nhóm | 12 |
| Kích thước của chữ cái (mm) | 14×10×19 |
| Chế độ cắt | Tắt một lưỡi dao |
| Các trục CNC | 3 |
| Tốc độ cung cấp góc (m/min) | 80 |
| Phương pháp làm mát của hệ thống thủy lực | Làm mát bằng nước |
| Độ chính xác xử lý | Phù hợp với GB2694 |
| Chức năng chương trình | Nhập thông qua bàn phím và giao diện USB |
| Kích thước ((mm) | 28000×6500×2200 |
Thành phần sản phẩm:
Thiết bị này chủ yếu bao gồm một conveyor ngang, một hệ thống tải xoay, một conveyor feed, một xe CNC feed, một mô-đun đâm, một mô-đun đánh dấu, một mô-đun cắt,một máy vận chuyển dỡ, cùng với hệ thống thủy lực, điện và khí nén, trong số các yếu tố cấu thành khác.
Đặc điểm sản phẩm:
1. Nó áp dụng công nghệ CNC và động cơ servo cho ăn, tự hào hiệu quả cao và độ chính xác sản phẩm ổn định. Tất cả các thành phần thủy lực, khí và điện chính đều được nhập khẩu.
2Mỗi bên được trang bị ba bộ đấm và chết, có thể chứa ba loại đấm với đường kính khác nhau.Ba bộ khuôn có thể được di chuyển cùng nhau dưới sự kiểm soát của PLC để điều chỉnh đánh dấu đấm trở lại.
3Hệ thống được trang bị một máy tính có giao diện tiếng Trung / tiếng Anh, đảm bảo hoạt động thân thiện với người dùng và cho phép hiển thị sơ đồ mảnh làm việc.với khả năng tương thích trực tiếp cho dữ liệu chương trình được tạo bởi phần mềm lofting. Khi chỉnh sửa chương trình, chỉ có kích thước phần làm việc, đường kính lỗ, dấu hậu và số lượng phần làm việc cần phải được nhập.
4Các xe CNC feed được cung cấp bởi một động cơ servo, với một bộ mã hóa quang điện cung cấp phản hồi thời gian thực. Một cơ chế điều khiển vòng kín được sử dụng để đảm bảo độ chính xác định vị cao.
5Các quy trình đánh dấu, đâm và cắt hoàn toàn tự động. Tất cả thép góc hoàn thành có thể được thả qua một thiết bị quay khí, do đó làm giảm cường độ hoạt động.
6. Hệ thống điều khiển bao gồm một máy tính chủ, hệ thống CNC, servo motor, PLC, cảm biến phát hiện bên ngoài, và các thành phần khác.và quy trình xử lý sẽ được tạo ra tự độngNgoài ra, các chương trình có thể được lưu trữ, lựa chọn, hiển thị và truyền thông theo số phần làm việc.
Các mẫu này, bao gồm các thông số kỹ thuật phổ biến và các kịch bản chế biến trong lĩnh vực tháp thép góc, cho phép người dùng kiểm tra trực tiếp chất lượng chế biến, độ chính xác, độ cao của thiết bị,và làm việcChúng phục vụ như một tham chiếu hữu hình để đánh giá hiệu suất và tính tương thích với các yêu cầu sản xuất cụ thể.
Nó được thiết kế chủ yếu để khoan và đóng dấu thép góc lớn, cường độ cao được sử dụng trong tháp đường truyền,và được sử dụng rộng rãi trong các kịch bản khác nhau trong suốt việc xây dựng và bảo trì cơ sở hạ tầng truyền tải điện.
Trong việc xây dựng các đường dẫn truyền điện cực cao (UHV), nơi các tháp cần phải chịu được điều kiện thời tiết khắc nghiệt và tải trọng nặng,thiết bị này đảm nhận một vai trò quan trọng trong việc xử lý các thành phần thép góc mà tạo thành khung chính của tháp- Nó thực hiện các hoạt động khoan và dán mác cho thép góc được áp dụng trong thân tháp, cánh tay chéo và các thành phần cấu trúc quan trọng khác,đảm bảo kích thước chính xác và kết nối mạnh mẽ để đảm bảo sự ổn định tổng thể của các tháp.
