Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Chùm tia | Độ dày tấm (mm): | 4-9 |
|---|---|---|---|
| Độ bền kéo vật liệu (MPA): | Max.750 | Độ dài phôi (mm): | 4000-12000 mm |
| Lực lượng danh nghĩa: | 1200KN | Phôi Camber (MM): | ≤7/12m |
| Tốc độ cho ăn x: | 50m/phút | Tốc độ cho ăn y: | 30m/phút |
| Làm nổi bật: | 3-6mm truck beam CNC punching line,750Mpa tensile strength CNC punching machine,CNC plate punching production line |
||

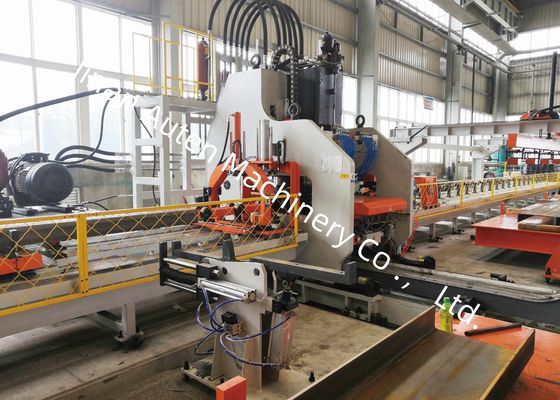

3-6mm Độ dày Đường sợi xe tải CNC Đường dây sản xuất đâm 750Mpa Khả năng kéo vật liệu
Ứng dụng:
Máy này là một bộ thiết bị chuyên dụng được thiết kế để đục lỗ trong các chùm dọc phẳng trong ngành công nghiệp ô tô.
Các thông số kỹ thuật chính:
| Không, không. | Tên | Giá trị |
| 1 | Sức mạnh danh nghĩa | 1200KN |
| 2 | Kích thước và phạm vi đĩa chế biến | |
| 3 | Chiều dài | 4000-8000mm |
| Chiều rộng | 200-550mm | |
| Độ dày | 3 ′′6mm | |
| Thu nhập tấm vật liệu cong liềm | ≤7mm/10m | |
| X-axis sheet unevenness | ≤10mm/1000mm,≤20mm/8000mm | |
| Sự bất đồng của tấm ở trục Y | 5mm | |
| Dọc tấm | ≤ 50mm | |
| Tính chất cơ học của vật liệu tấm | σb=510850N/mm2 | |
| 4 | Max. đường kính đâm | φ60mm ((Lực đâm tối đa không vượt quá lực danh nghĩa của máy công cụ.) |
| 5 | Số lượng mô-đun | 25 miếng |
| 6 | Tốc độ tối đa | |
| Trục X | Max=50m/min | |
| Trục Y | Max=30m/min | |
| 7 | Độ chính xác xử lý | |
| Trục X | ± 0,25/600mm,± 0,50 / 3000mm,± 0,7 / 8000 mm | |
| Trục Y | ±0,2 mm / 600 mm | |
| 8 | Phương pháp chế biến | Bộ lọc |
| 9 | Ghi chú | Trục X nằm dọc theo chiều dài của tấm, và tọa độ X của lỗ dựa trên đầu tấm. Trục Y là chiều rộng của tấm, và điểm tham chiếu là đường trung tâm. |
| 11 | Chế độ hoạt động |
Hướng tay, tự động |

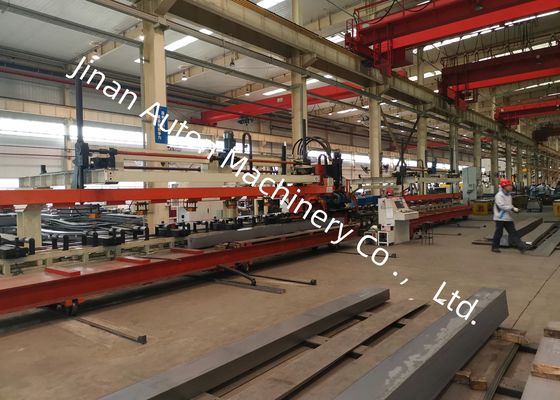

Thành phần cấu trúc:
Máy này chủ yếu bao gồm một thiết bị tải và dỡ tự động, một thiết bị trung tâm để bù đắp tự động các tấm cắt biến, một thiết bị cho ăn, một đơn vị đâm,một thiết bị xả chất thải tự động, cùng với hệ thống thủy lực, điện và khí quyển.
Đặc điểm sản phẩm:
1Hệ thống điều khiển kết hợp hệ thống CNC SIEMENS 828D, với việc cung cấp năng lượng bằng động cơ servo, đảm bảo hiệu quả hoạt động cao và độ chính xác sản phẩm nhất quán.
2Một thiết bị trung tâm servo được lắp đặt trên cuộn hỗ trợ cho ăn, có khả năng xử lý việc xử lý các tấm cắt ngang biến đổi với sự khác biệt chiều cao 0-200mm.
3Có thể lắp đặt đến 25 khuôn có đường kính khác nhau, với quy trình lắp đặt nhanh chóng và đơn giản.
4Việc tải, đâm và dỡ đĩa được tự động hóa hoàn toàn, do đó làm giảm cường độ hoạt động.
5Các vật liệu thải được tự động xả và thu thập.
Nó trưng bày một loạt các mẫu chùm chiều dọc hoàn thành được xử lý bởi dây chuyền, bao gồm các thông số kỹ thuật khác nhau được sử dụng trong xe tải khai thác mỏ và xe đặc biệt.Những mẫu này rõ ràng chứng minh sự chính xác của vị trí lỗ, độ trơn tru của các cạnh đâm và sự toàn vẹn cấu trúc tổng thể đạt được, cho phép khách hàng và kiểm tra viên xác minh trực quan hiệu suất của thiết bị.
