Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | đấm, đánh dấu, cắt | Kích thước góc ((mm): | 40×40×3140×140×12 |
|---|---|---|---|
| Tối đa. Chiều dài của trống (m): | 12 | Tối đa. Chiều dài của hoàn thành (m): | 10 |
| Tối đa. Punching (dia. Х thi.) (Mm): | Φ26 × 12 （Vật liệu Q345 510N/mm2） | Cú đấm mỗi bên: | 2 |
| Lực đấm (kN): | 630 | Lực đánh dấu (KN): | 630 |
| Lực cắt (kN): | 1800 | Nhóm các chữ cái đánh dấu: | 4 |
| Trục CNC: | 3 |

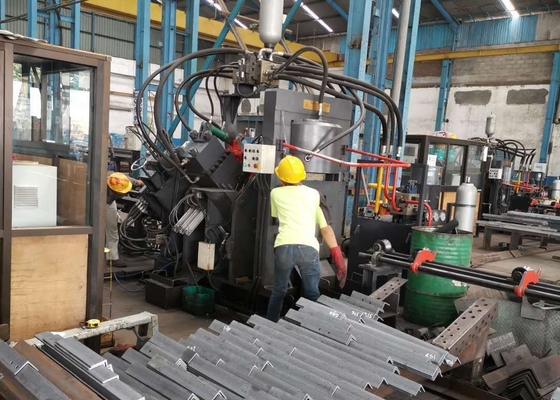

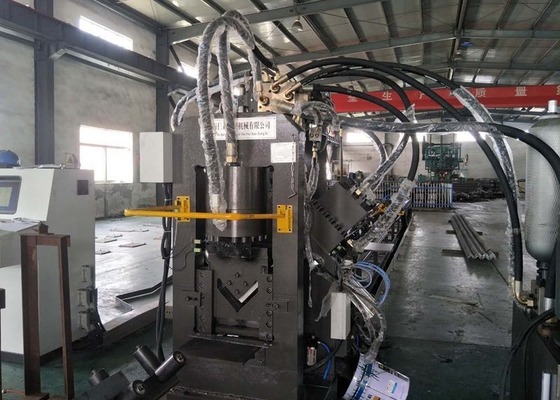

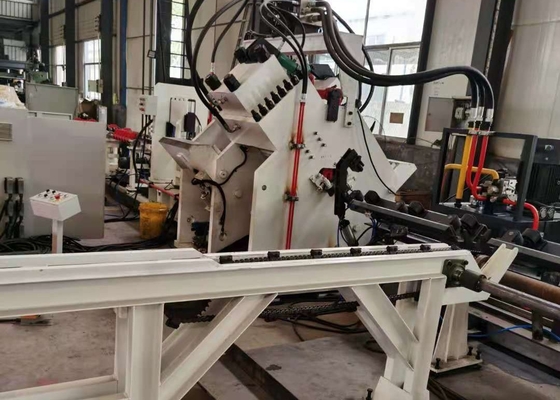

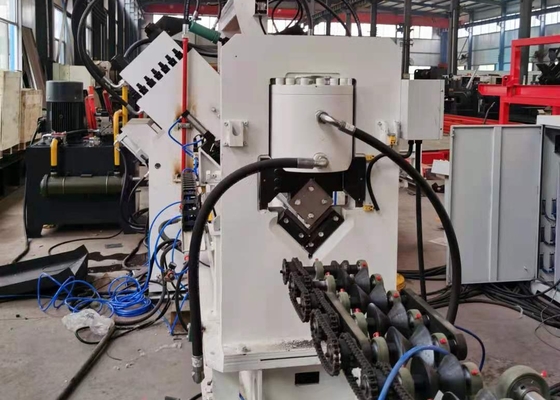

Máy đột, đánh dấu, cắt CNC góc thép JNC1412, Máy dập lực 630/1000KN
Tính năng sản phẩm:
1. Tích hợp công nghệ CNC và cấp liệu bằng động cơ servo, đảm bảo hiệu quả cao và độ chính xác của phôi ổn định. Các thành phần thủy lực, khí nén và điện chính đều được nhập khẩu.
2. Mỗi bên được trang bị ba bộ khuôn đột, có thể chứa ba khuôn đột với đường kính khác nhau. Dưới sự điều khiển của PLC, ba bộ khuôn có thể di chuyển đồng bộ để điều chỉnh dấu lùi đột.
3. Được trang bị máy tính với giao diện tiếng Trung/Anh để vận hành trực quan, với khả năng hiển thị sơ đồ phôi. Việc lập trình được sắp xếp hợp lý và nó có thể trực tiếp sử dụng dữ liệu chương trình do phần mềm lofting tạo ra. Khi chỉnh sửa chương trình, chỉ cần nhập kích thước phôi, đường kính lỗ, dấu lùi và số lượng phôi.
4. Xe nạp CNC được điều khiển bởi động cơ servo, với bộ mã hóa quang điện cung cấp phản hồi theo thời gian thực. Điều khiển vòng kín đảm bảo độ chính xác định vị cao.
5. Các quy trình đánh dấu, đột và cắt được tự động hóa hoàn toàn; thép góc thành phẩm có thể được dỡ hàng thông qua thiết bị lật khí nén, giảm cường độ vận hành.
6. Hệ thống điều khiển bao gồm máy tính chủ, hệ thống CNC, động cơ servo, PLC và các cảm biến phát hiện bên ngoài, cùng với các thành phần khác. Các thao tác xử lý được bắt đầu chỉ bằng cách nhập kích thước phôi. Ngoài ra, các chương trình có thể được lưu trữ, chọn, hiển thị và truyền dựa trên số phôi.
Thông tin thông số
| Model | JNC1010 | JNC1412 | JNC2020 |
| Kích thước góc (mm) | 40*40*3~ 100*100*10 |
40*40*3~ 140*140*12 |
50*50*4~ 200*200*20 |
|
Đột tối đa (Đường kính * Độ dày) (mm) |
26*10 | 26*12 | 26*20 |
| Lực đột (kN) | 630 | 630/1000 | 1000/1200 |
| Lực đánh dấu (kN) | 630 | 630/900/1200 | |
| Lực cắt (kN) | 1000 | 900/1800 | 1540/4300 |
| Chiều dài phôi tối đa (m) | 12 | 12 | 14 |
| Chiều dài thành phẩm tối đa (m) | 10 | 12 | 14 |
| Khuôn đột mỗi bên | 2 | 2 hoặc 3 | 3 |
| Nhóm chữ đánh dấu | 4 | 4 | 4 |
| Số lượngchữmỗi nhóm | 12 | ||
| Kích thước ký tự (mm) | 14*10*19 | ||
| Trục CNC | 3 | ||
| Chế độ cắt | Lưỡi đơn | Lưỡi kép hoặc Lưỡi đơn | |
| Tốc độ cấp liệu góc (m/phút) | 80 | 80 | 60 |
| Độ chính xác gia công | Theo GB2694 | ||
| Chế độ lập trình | Nhập bằng bàn phím, giao diện USB | ||
| Kích thước tổng thể (m) | Khoảng 28*6.5*2.2 | Khoảng 29*6.5*2.2 | Khoảng 32*7*2.35 |
