Máy đột dập góc CNC tự động đường kính 40mm, trục chính côn BT40

Hình ảnh lớn : Máy đột dập góc CNC tự động đường kính 40mm, trục chính côn BT40

Thông tin chi tiết sản phẩm:

Place of Origin:	China
Hàng hiệu:	Auten
Chứng nhận:	ISO9001
Model Number:	ADM2532

Thanh toán:

Minimum Order Quantity:	1 set
Giá bán:	negotiable
Packaging Details:	By Container
Delivery Time:	30 days
Payment Terms:	L/C, T/T
Supply Ability:	100 sets/month

Tiếp xúc

Chi tiết sản phẩm

Angle size(mm):	14014010~25025032	Max. length of raw material (m):	14
Marking force(kN):	1000	No. of character group:	1
No. of character:	18	Character size (mm):	141019
Range of accurate distance(mm):	50~220（Stepless）	Taper of drilling spindle:	BT40
Max. drilling diameter (mm):	Φ40	Max. Spindle rotation speed(r/min):	6000
Làm nổi bật:	Máy đột dập góc CNC , Máy đột dập góc CNC tự động , Máy đột dập góc CNC 40mm

40mm đường kính khoan CNC góc máy khoan dây 3 lưỡi dao ở mỗi bên

Sử dụng sản phẩm:

Nó chủ yếu được thiết kế cho các hoạt động khoan và đóng dấu trên thép góc lớn, cường độ cao được sử dụng trong các tháp đường truyền.Tất cả các lỗ cần thiết trên thép góc có thể được xử lý trên dây chuyền sản xuất này, với chất lượng lỗ vượt trội, độ chính xác vị trí cao,cũng như hiệu quả sản xuất đặc biệt và khả năng tự động hóa.

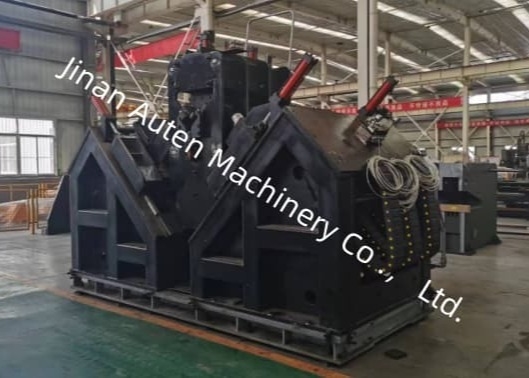

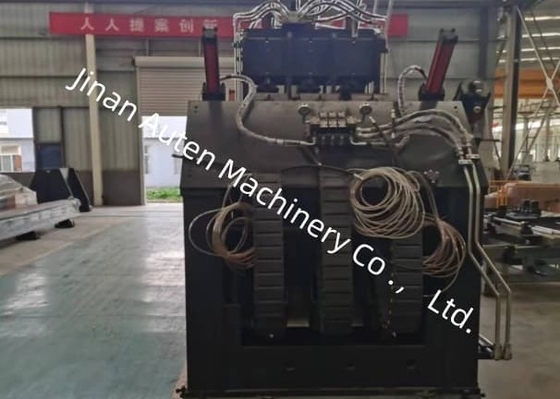

Máy đột dập góc CNC tự động đường kính 40mm, trục chính côn BT40 0

Đặc điểm sản phẩm:

Đơn vị đánh máy sử dụng cấu trúc khung đóng, đặc trưng bởi độ bền cao và hiệu suất ổn định.và một hộp ký tự đầu máy ép chạy bằng thủy lực. in ấn được thực hiện tại các vị trí được chỉ định trong bản vẽ theo hướng dẫn máy tính. để mở rộng phạm vi xử lý của máy, một cơ chế điều chỉnh bằng tay đã được thêm vào,cho phép thay đổi vị trí xuống của giường di động (i(tức là vị trí của đầu ký tự) để thích nghi với các vị trí đánh máy của thép góc với các đặc điểm kỹ thuật khác nhau.

Quá trình tạo lỗ đạt được độ chính xác vị trí cao. Thiết bị cho ăn của dây chuyền sản xuất này được điều khiển bởi một động cơ servo thông qua một hệ thống truyền động bánh răng,được trang bị một cơ chế phát hiện cho giá đỡ và bánh răng cũng như một bộ mã hóa phát hiện để phản hồi độ chính xác vị trí, tạo thành một hệ thống điều khiển vòng kín đầy đủ.Di chuyển của đầu công suất khoan dọc theo hướng hai bên của thép góc được điều khiển bởi một động cơ servo thông qua một hộp truyền vít quả bóng, đảm bảo độ chính xác cao trong vị trí lỗ trên các mảnh thép góc.

Hiệu quả khoan cao hơn và chất lượng đào lỗ là đặc điểm của hệ thống này.Đơn vị khoan được trang bị sáu bộ đầu khoan CNC, với ba được phân bổ cho mỗi cánh của thép góc.Các lỗ có đường kính và khoảng cách cuối giống nhau trên cả hai cánh có thể được khoan đồng thời bằng đầu khoan tương ứng ở cả hai bên.Vòng khoan sử dụng một trục chính xác BT40 Đài Loan (với làm mát bên trong), trong khi đầu khoan sử dụng một khoan carbide xi măng,đạt được tốc độ cắt lên đến 200m/min, cao hơn đáng kể so với 25-35m/min điển hình của máy khoan xoắn thép tốc độ cao thông thường.

Đầu công suất khoan CNC được cung cấp bởi một động cơ servo, với sự tiến bộ nhanh chóng, cấp thức ăn làm việc và thu hồi nhanh được kiểm soát và tự động hóa bởi hệ thống CNC.Vị trí thu hồi của máy khoan có thể được đặt trước thông qua máy tính chủ, giảm thiểu nhịp điệu không hoạt động và tăng thêm hiệu quả sản xuất.Các lỗ được sản xuất tự hào có độ khoan dung đường kính dưới 0,1mm và bề mặt hoàn thiện (Ra) dưới 6,3μm, đảm bảo chất lượng xử lý lỗ đặc biệt.

Các thông số chính:

Mô hình	ADM2532
Kích thước góc ((mm)	14014010~25025032
Chiều dài tối đa của nguyên liệu thô (m)	14
Lực đánh dấu ((kN)	1000
Số nhóm ký tự	1
Số nhân vật	18
Kích thước ký tự (mm)	141019
Phạm vi của khoảng cách chính xác ((mm)	50~220 ((Không bước)
Số khoan ở mỗi bên	3 ((2 nhóm, tổng cộng 6)
Số lưỡi dao ở mỗi bên	3
Taper của trục khoan	BT2
Chuỗi đường kính khoan tối đa (mm)	Φ40
Tốc độ xoay trục tối đa ((r/min)	6000
Đơn vị làm mát khoan	MQL 360-2 ((Thản lạnh khô)
Công suất lưu trữ dầu của đơn vị làm mát	2L
Dầu cắt	Dầu cắt nhỏ dựa trên dầu thực vật ((2000-25)
tiêu thụ nhiên liệu	5~50ml/h
Loại ổ cỗ xe tải CNC	Động cơ AC servo,động cơ rack và pinion
Tốc độ cấp độ góc tối đa ((m/min)	40
Phương pháp điều khiển chuyển động điều chỉnh trục AB	Hướng dẫn chuyển động tuyến tính;Động cơ AC servo;Vòng vít bóng Động cơ phụ
Tốc độ di chuyển cao nhất của đầu khoan trên xe trượt tuyết ((m/min)	10
Loại ổ đầu khoan	Hướng dẫn chuyển động tuyến tính;Động cơ AC servo;Vòng vít bóng Động cơ phụ
Tốc độ cấp tối đa của đầu khoan ((m/min)	14
Phương pháp làm việc của cánh tay xe tải	Loại nâng dọc
Số lượng xi-lanh lật ở phía xả	4
Phương pháp làm mát trạm thủy lực	Làm mát không khí
Số trục CNC	9
Áp suất không khí ((MPa)	1
Tổng công suất	Khoảng 150KW
Trọng lượng máy (kg)	Khoảng 33 tấn
Kích thước tổng thể (m)	33 x 8,5 x 2.5
