Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Plate thickness mm: | 4-9mm | Material tensile strength (Mpa):: | Max. 750 |
|---|---|---|---|
| Workpiece length (mm): | 4000-12000 mm | Piece width (mm)th: | 250-600 |
| Nominal force: | 120 Tons | Machine stroke X: | 12000mm |
| Machine stroke Y: | 600mm | Feeding speed X: | 50m/min |
| Feeding speed Y: | 30m/min | ||
| Làm nổi bật: | 25 Đường dây sản xuất đâm đĩa mô-đun,25 Mô-đun Đường đâm tấm,Dòng sản xuất đâm tấm CNC |
||

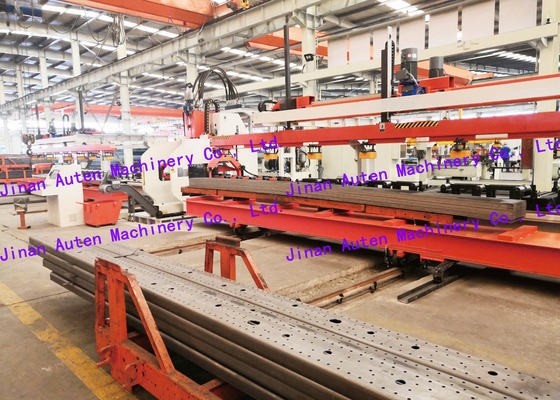

Dây Chuyền Sản Xuất Đột Lỗ Tấm CNC Lực Danh Định 120 Tấn 25 Mô-đun Cho Dầm Phẳng Xe Tải
Ứng dụng:

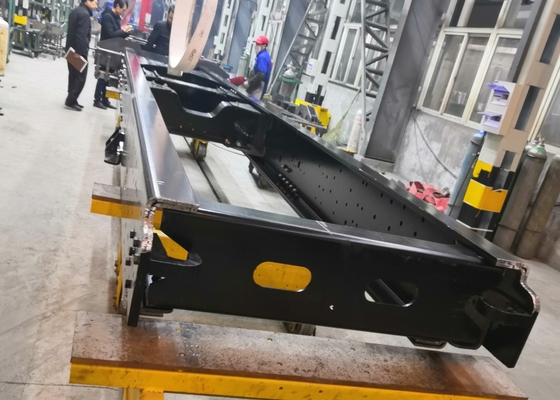

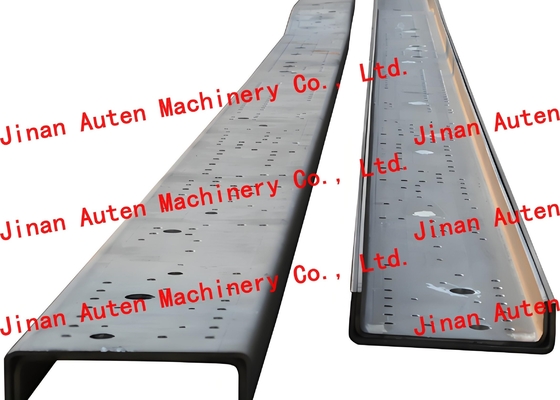

Dây chuyền sản xuất đột lỗ CNC cho dầm dọc phẳng ô tô là một hệ thống sản xuất tích hợp chuyên về các quy trình đột lỗ cho dầm dọc phẳng ô tô. Được thiết kế tỉ mỉ bằng cách tham khảo các thiết bị tương tự trên thị trường trong và ngoài nước, phù hợp với các thông số kỹ thuật đột lỗ của các khung xe khác nhau trên toàn thế giới và kết hợp những ưu điểm của các sản phẩm tương tự khác nhau, dây chuyền sản xuất này là một giải pháp tinh tế. Nó đáp ứng một cách khéo léo các yêu cầu xử lý linh hoạt của các dầm dọc khung xe khác nhau, nổi bật bởi sự ổn định và hiệu quả hoạt động cao.
Bàn lăn đỡ dọc
Bao gồm một đế và một con lăn đỡ để đỡ tấm; Cả hai đầu của con lăn đều được đỡ bằng ổ bi, con lăn có độ cứng và khả năng chống va đập tốt, và tấm di chuyển trên đó;
Thiết bị cấp liệu kẹp chính trục X: 2 bộ
Thiết bị bao gồm động cơ servo, bộ giảm tốc chính xác, kẹp thủy lực nổi, ray dẫn hướng tuyến tính chính xác, giá đỡ và giá đỡ chính xác; động cơ servo điều khiển bánh răng xoắn quay thông qua bộ giảm tốc chính xác và chuyển đổi chuyển động quay thành chuyển động tuyến tính thông qua giá đỡ. Việc cấp liệu chính xác của các bộ phận cấp liệu được hoàn thành thông qua ray trượt tuyến tính chính xác, và việc cấp liệu tấm là chính xác và ổn định; kẹp cấp liệu là một kẹp nổi, có thể có khả năng thích ứng tốt với một số tấm bị cong vênh, và lực kẹp lớn, kẹp đáng tin cậy, làm việc ổn định.
Kẹp đẩy-kéo. Kẹp kẹp phần giữa của hai đầu dầm dọc. Phương pháp kẹp này có thể kẹp tấm có độ rơi ở mép tấm; hai bên của máy chủ được bố trí đối xứng.
Thiết bị cấp liệu kẹp phụ trục X: 2 bộ
Thiết bị được sử dụng để xử lý các đầu và đuôi của dầm, và có một bộ ở mỗi bên của máy chính, bao gồm kẹp thủy lực, đế và các bộ phận truyền động;
Trong suốt quá trình cấp phôi, khi kẹp ở phía cấp liệu không thể giữ tấm nhưng vẫn đột lỗ, để đảm bảo độ chính xác của vị trí đột lỗ, tấm phải tiếp tục có hơn hai điểm kẹp, và trong quá trình thay đổi điểm kẹp, việc thay đổi tham chiếu định vị là không được phép. Trong trường hợp này, thiết bị kẹp phụ giải quyết hiệu quả vấn đề này. Dưới sự đẩy của xi lanh dầu, hàm của kẹp kẹp tấm. Bằng cách này, dưới áp lực của xi lanh dầu, có một điểm kẹp thứ hai cho tấm khi đột (điểm thứ nhất là kẹp chính ở phía phôi), đảm bảo việc cấp liệu tấm trơn tru và chính xác.
Thông tin thông số kỹ thuật
| Thông số chính của Dầm dọc gia công | ||
| Dữ liệu vật liệu gia công | Độ dày tấm mm | 4-9mm |
| Độ bền kéo vật liệu (Mpa) | Tối đa 750 | |
| Chiều dài phôi (mm) | 4000-12000 | |
| Chiều rộng phôi (mm) | 250-600 | |
| Độ cong phôi (mm) | ≤7/12M | |
| Độ nhám phôi X(mm) | ≤8/1M ≤20/12M | |
| Độ nhám phôi Y(mm) | ≤5mm | |
| Bảng thông số hiệu suất thiết bị và chỉ số kỹ thuật chính | ||
| Lực danh định | 120Tấn | |
| Hành trình máy X | 12000mm | |
| Hành trình máy Y | 600mm | |
| Tốc độ cấp liệu X | 50m/phút | |
| Tốc độ cấp liệu Y | 30m/phút | |
| Độ chính xác khoảng cách lỗ X | ±0.25mm/200mm ±0.35mm/400mm ±0.50mm/12000mm |
|
| Độ chính xác khoảng cách lỗ Y (mm) | ±0.3 | |
| Độ chính xác đường chéo của các lỗ nhóm hình chữ nhật | ±0.4 mm/300 mm | |
| Mô-đun | 25 | |
| Khẩu độ gia công tối đa (mm) | Φ60 (trong phạm vi lực danh định của máy công cụ) | |
| Số lượng khuôn | 1 bộ | |
