Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Plate thickness mm: | 4-9mm | Material tensile strength (Mpa):: | Max. 750 |
|---|---|---|---|
| Workpiece length (mm): | 4000-12000 mm | Piece width (mm)th: | 250-600 |
| Nominal force: | 1200KN | Number of modules: | 25 |
| Material tensile strength (Mpa): | Max 750 | ||
| Làm nổi bật: | Máy đâm kéo vật liệu,Máy đâm CNC kéo 750mpa,Máy đâm CNC 1200KN |
||
1200KN lực danh nghĩa CNC Truck Beam Plate Punching Machine Max 750mpa Khả năng kéo vật liệu
Lời giới thiệu
Đường dây sản xuất đâm CNC cho sợi chùm dọc phẳng ô tô là một hệ thống sản xuất toàn diện dành riêng cho các hoạt động đâm trên sợi chùm dọc phẳng ô tô.Được phát triển bằng cách sử dụng các thiết bị tương đương từ cả thị trường trong nước và quốc tế, phù hợp với các yêu cầu đâm của khung xe đa dạng trên toàn thế giới, và tích hợp các điểm mạnh của các sản phẩm khác nhau, dây chuyền sản xuất này được thiết kế tỉ mỉ.Nó có khả năng hoàn toàn đáp ứng các yêu cầu xử lý linh hoạt của các khung chiều dọc khác nhau, và được đặc trưng bởi sự ổn định và hiệu quả cao.

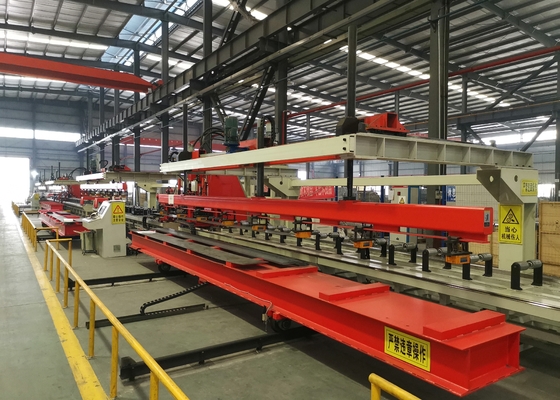

Sự giới thiệu thành phần thiết bị dây chuyền sản xuất

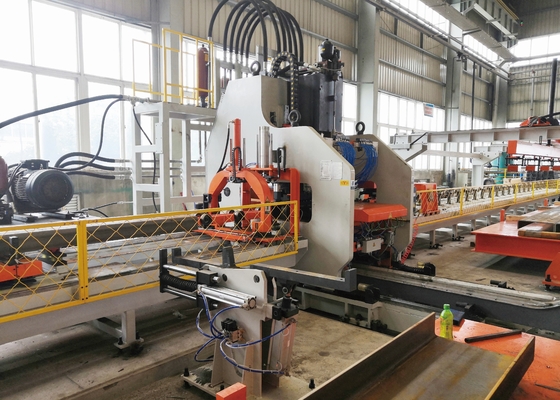

Longitudinal beam preparation→longitudinal electromagnetic automatic feeding→longitudinal material automatic positioning→tail end clamping and auxiliary clamping→workpiece enters the punching host and processed→feed end clamping, hỗ trợ kẹp và chế biến→ đâm hoàn thành→Tải tự động điện từ phần làm việc Phương pháp chế biến là loại bộ lọc, tức làchùm chiều dọc chỉ được đưa về phía trước khi đâm.
Cấu trúc của mỗi thiết bị cơ khí:
1. xe điện có đường chiều dài: xe có thể được điều khiển bằng các nút để lái ra khỏi đường dây, và sau khi tải các pallet được nâng bởi cần cẩu,nó sẽ lái xe trở lại vị trí tải; Trọng lượng của xe không ít hơn 20 tấn, và đường đạp là 1,5 m.
2. Thiết bị tự động cho ăn bằng máy hút điện từ:
Thiết bị bao gồm niềng, chùm chiếu và thiết bị điều khiển của nó, chùm hút cốc và thiết bị nâng, hệ thống điều khiển cốc hút, vv. Có một thanh phát hiện tấm trên chùm hút cốc,có thể tự động dừng lại khi nó đạt đến chiều cao của tấm, và có thể phát hiện xem có một tấm và nếu nó được hút, và công việc là ổn định và đáng tin cậy;
Việc nâng và hạ chùm ống hút được hướng dẫn bởi một thanh hướng dẫn để đảm bảo nâng đồng bộ; chùm chiếu có độ cứng tốt,và chuyển động phía trước và phía sau được hướng dẫn bởi một đường ray hướng dẫn để đảm bảo đồng bộ hóa ở cả hai đầu;
Các chuck điện từ duy trì lực điện từ khi nó được tắt, và đảo ngược việc phi từ hóa khi nó được năng lượng, đó là an toàn và đáng tin cậy.
Các thông số kỹ thuật chính:
| Không, không. | Tên | Giá trị |
| 1 | Sức mạnh danh nghĩa | 1200KN |
| 2 | Kích thước và phạm vi đĩa chế biến | |
| 3 | Chiều dài | 4000-8000mm |
| Chiều rộng | 200-550mm | |
| Độ dày | 3 ′′6mm | |
| Thu nhập tấm vật liệu cong liềm | ≤7mm/10m | |
| X-axis sheet unevenness | ≤10mm/1000mm,≤20mm/8000mm | |
| Sự bất đồng của tấm ở trục Y | 5mm | |
| Dọc tấm | ≤ 50mm | |
| Tính chất cơ học của vật liệu tấm | σb=510850N/mm2 | |
| 4 | Max. đường kính đâm | φ60mm |
| 5 | Số lượng mô-đun | 25 |
| 6 | Tốc độ tối đa | |
| Trục X | Max=50m/min | |
| Trục Y | Max=30m/min | |
| 7 | Độ chính xác xử lý | |
| Trục X | ± 0,25/600mm,± 0,50 / 3000mm,± 0,7 / 8000 mm | |
| Trục Y | ±0,2 mm / 600 mm | |
| 8 | Phương pháp chế biến | lọc |
| 9 | Chỉ số chuẩn | Trục X dọc theo chiều dài của tấm, tọa độ X của các lỗ dựa trên đầu tấm; trục Y theo hướng chiều rộng của tấm, với đường trung tâm là điểm chuẩn. |
| 11 | Phương pháp làm việc | thủ công, tự động |
| 12 | Khả năng tải của xe tải | 20T |
