Thông tin chi tiết sản phẩm:
Thanh toán:
|
| LXW: | 2500x2500mm | Chiều rộng t-slot: | 28mm |
|---|---|---|---|
| Spindle Taper: | BT50 | Max.Drilling Diamter: | Φ100 mm (bit lõi cacbua) φ80 mm (máy khoan U) |
| Độ dày tối đa: | ≤180mm | Gõ đường kính: | M30 |
| Tốc độ trục chính: | 30~3000 vòng/phút | ||
| Làm nổi bật: | Máy khoan tốc độ cao,Máy khoan và phay tấm,Máy khoan phay tấm CNC |
||

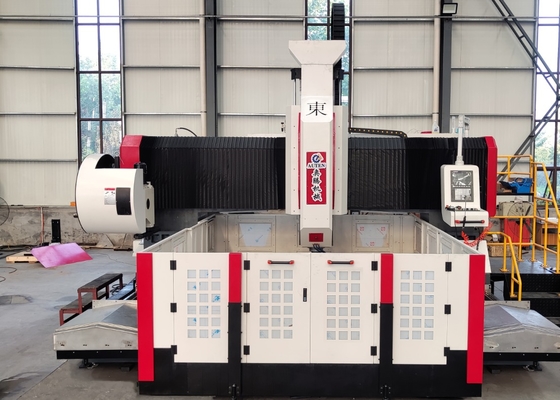

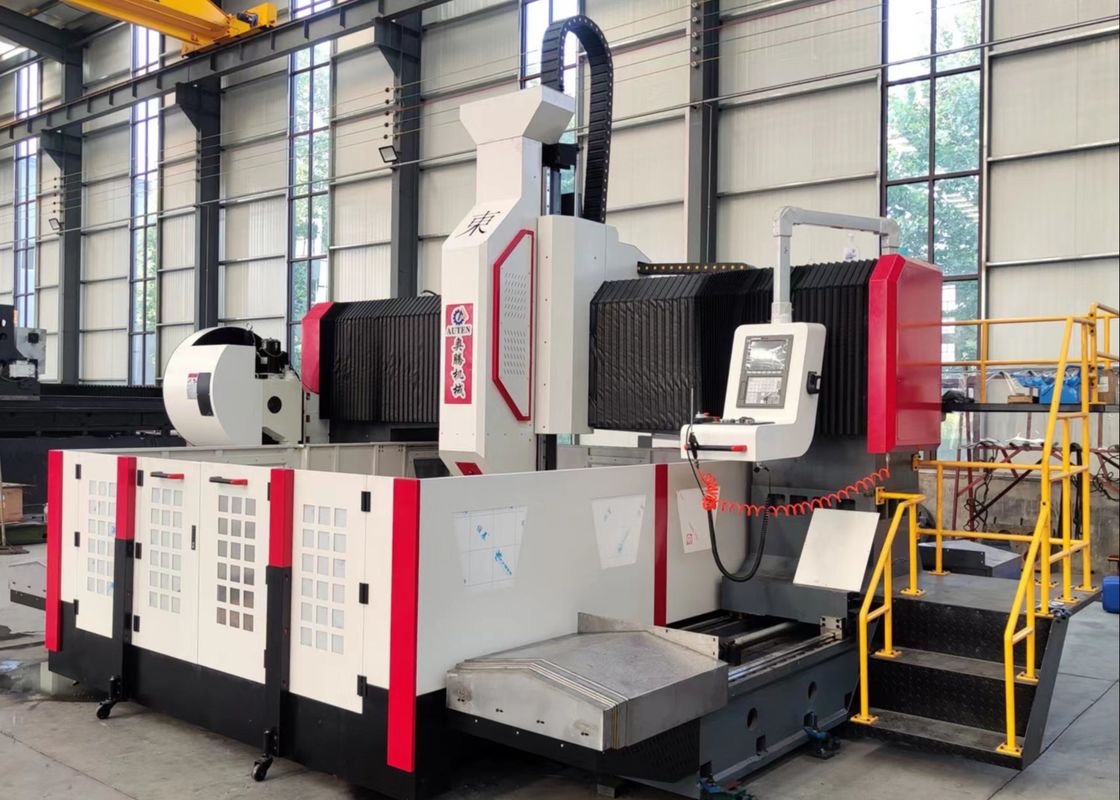

Tốc độ caoCNCĐĩaKhoanvà MillingMáyModelPHD2525
Ứng dụng:
Được sử dụng để khoan, thắt, chạm và mài các bộ phận tấm / cấu trúc.
Nó chủ yếu được sử dụng để xử lý khoan hiệu suất cao của các miếng lót, đĩa, vòng, tấm và các mảnh khác có độ dày nằm trong phạm vi hiệu quả.Việc khoan qua lỗ và lỗ mù có thể được thực hiện trên các bộ phận vật liệu đơn và vật liệu tổng hợp. Quá trình gia công của công cụ máy được điều khiển kỹ thuật số, và hoạt động rất thuận tiện. Nó có thể nhận ra tự động hóa, độ chính xác cao, nhiều loại và sản xuất hàng loạt.
Cấu trúc máy:
Các giường máy được đúc, chủ yếu bao gồm bàn làm việc, gantry di động, di chuyển trượt yên, khoan và máy móc đầu lực, thiết bị bôi trơn tự động, thiết bị bảo vệ,Thiết bị làm mát lưu thông, hệ thống điều khiển kỹ thuật số, hệ thống điện, v.v.Máy công cụ có độ chính xác định vị cao và độ chính xác định vị lặp lại.
1. giường và bàn làm việc:
Căn là một phần hàn ống hình chữ nhật, được ủ ở nhiệt độ cao trước khi chế biến, và ủ hai lần sau khi bán hoàn thành để loại bỏ căng thẳng, và sau đó hoàn thành chế biến,có thể đảm bảo sự ổn định của độ chính xác của máy công cụBàn làm việc là một đúc thép thép xám (HT250), được hoàn thành sau khi sưởi và điều trị lão hóa thứ cấp, với độ cứng động và tĩnh tốt và không biến dạng.Có các khe T được lập kế hoạch tốt trên mặt phẳng làm việc để kẹp các mảnh làm việcHai hướng dẫn tuyến tính chính xác cao được lắp đặt ở cả hai bên của chân giường,để các đường ray hướng dẫn có thể được đồng đều căng thẳng và cải thiện đáng kể độ cứng và lực kéo và nén của máy công cụ. Hệ thống lái xe áp dụng động cơ AC servo và chính xác cặp vít quả bóng. Làm cho các gantry di chuyển theo hướng trục Y. Cụm điều chỉnh được phân phối trên bề mặt dưới của giường,có thể dễ dàng điều chỉnh mức độ của bàn làm việc giường. được phân phối trên bề mặt dưới của giường, có thể dễ dàng điều chỉnh mức độ của bàn làm việc giường.
Gantry di động
Cổng di động được đúc bằng sắt xám (HT250), và hai đường ray hướng dẫn tuyến tính với dung lượng chịu đựng cực cao được lắp đặt ở phía trước của cổng.Một bộ các cặp vít quả bóng chính xác và một động cơ servo làm cho đầu điện đĩa trượt di chuyển theo hướng trục X, và đầu máy khoan được lắp đặt trên tấm trượt đầu máy.Di chuyển của gantry được thực hiện bởi các động cơ servo lái xe xoay của các hạt quả bóng trên vít quả bóng thông qua các kết nối chính xác.
Sthông số kỹ thuật:
| Kích thước đồ đạc | LxW | 2500x2500 mm |
| Bàn làm việc | Chiều rộng khe T | 28mm |
| Dđầu công suất ruling | Qty. | 1 |
| Máy thu tròn | NT1 tài chính | |
| Chiều kính khoan tối đa |
100 mm (Carbide core bit) |
|
| Φ80 mm (U khoan) | ||
| Độ dày tối đa | ≤ 180 mm | |
| Chuẩn mực đập | M30 mm | |
| Tốc độ xoắn | 30 ~ 3000 r/min | |
| Sức mạnh động cơ trục phụ | 30kW | |
| Khoảng cách từ đầu dưới của trục đến bàn làm việc | 200-600mm | |
|
Chuyển động bên của đầu động cơ (Trục X) |
Max.horizontal stroke | 2500 mm |
| Tốc độ di chuyển bên | 0 ~ 8 m/min | |
| Sức mạnh của động cơ servo cho chuyển động bên cạnh / mô-men xoắn | 4.5kW/25Nm | |
| Chuyển động dọc gantry (Ytrục) | Max. feed stroke | 2500 mm |
| Tốc độ di chuyển thức ăn | 0 ~ 8 m/min | |
| Công suất/cối xoắn của động cơ servo | 2x4,5 kW/25Nm | |
| Động cơ cung cấp ram theo chiều dọc (trục Z) | Tối đa. | 600 mm |
| Tốc độ di chuyển | 0 ~ 5 m/min | |
| Sức mạnh động cơ servo / mô-men xoắn | 4.5kW/25Nm | |
| Độ chính xác định vị trí ba trục | X/Y | ≤ 0,05mm/1000mm |
| Độ chính xác định vị ba trục lặp lại | X/Y | ≤ 0,03mm/1000mm |
| Hệ thống khí nén | Áp suất cung cấp không khí nén | ≥0,4MPa |
| Máy vận chuyển chip và làm mát | Số lượng máy vận chuyển chip | 2 |
| Tốc độ loại bỏ chip | 1m/min | |
| Sản lượng động cơ máy vận chuyển chip | 2X0,75kW | |
| Phương pháp làm mát | Điều hòa nội bộ (70bar) + điều hòa bên ngoài | |
| AHệ thống bôi trơn ngoài | Áp suất bôi trơn | 2MPa |
| Số lượng dầu nhấp điểm bôi trơn | 0.1mL | |
| Chu kỳ bôi trơn | 6-10 phút | |
|
Hệ thống điện
|
Hệ thống CNC | Siemens 828D |
| Số trục CNC | 3 | |
| Thay đổi công cụ | Loại đĩa | 24 vị trí công cụ |
| Kích thước tổng thể | LxWxH | 6000x4300x2700 mm |
