Đường góc CNC không bước Hành động CNC toàn diện Và khoan lỗ chính xác Trong ngành công nghiệp thép góc tháp

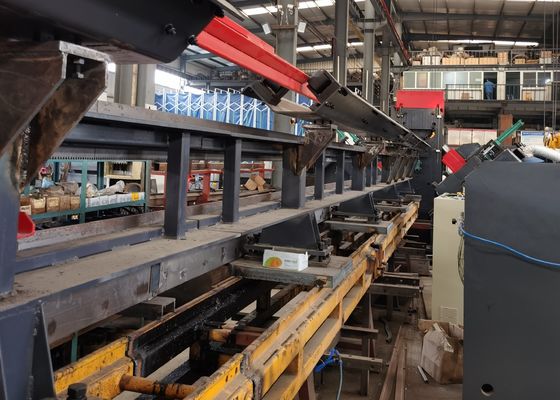

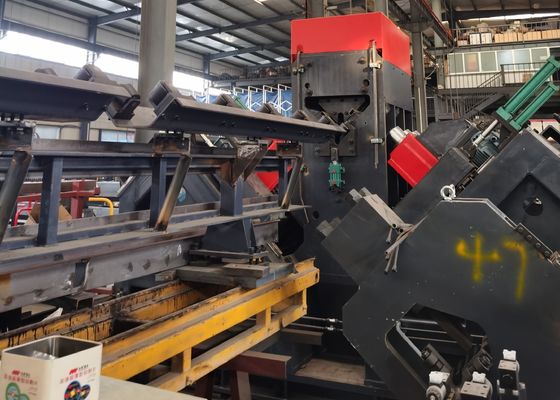

1. Dây chuyền gia công này bao gồm băng tải ngang, băng tải lật, băng tải nạp, xe nạp CNC, hai bộ phận khoan, một bộ phận đánh dấu, băng tải dỡ hàng và trạm thủy lực, hệ thống làm mát tương ứng. Áp dụng công nghệ CNC, động cơ servo để nạp liệu, với hiệu quả cao, độ chính xác phôi ổn định.

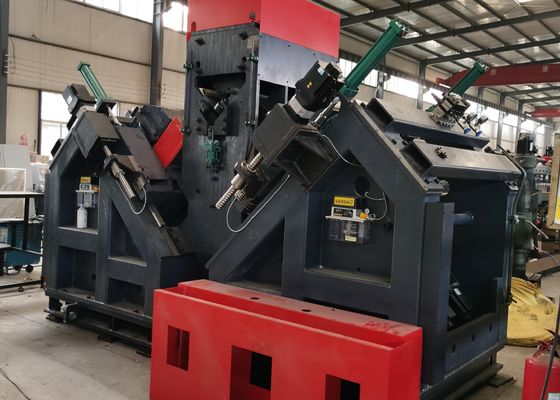

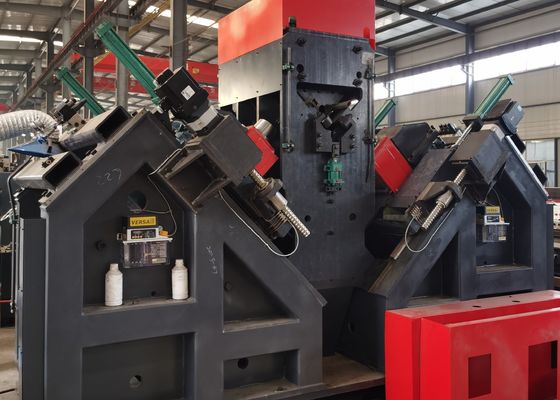

2. Có một bộ phận khoan ở mỗi bên. Mỗi bộ phận khoan có thể được lắp đặt với ba mũi khoan có kích thước khác nhau. Bộ phận khoan có thể thực hiện chuyển động CNC một cách tổng thể để thay đổi giai đoạn khoan, do đó đảm bảo độ chính xác của lỗ.

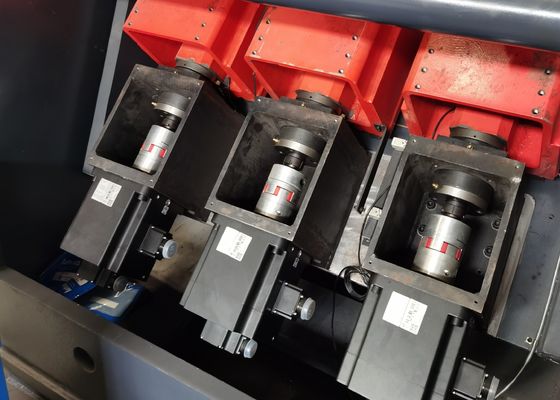

3. Tốc độ quay của tất cả các trục chính được điều chỉnh vô cấp bằng bộ chuyển đổi, và tốc độ nạp cũng được điều chỉnh vô cấp bằng van điều chỉnh tốc độ. Việc chuyển đổi nạp nhanh, nạp làm việc và rút nhanh của các trục chính đều được hoàn thành tự động.

4. Một bộ phận đánh dấu trong dây chuyền khoan. Giai đoạn đánh dấu có thể được đặt trước một cách thuận tiện. Việc đánh dấu, kẹp phôi và nạp khoan được điều khiển bởi hệ thống thủy lực. Các thành phần chính được nhập khẩu. Hệ thống làm mát tuần hoàn được áp dụng để kéo dài tuổi thọ của mũi khoan.

5. Tất cả việc đánh dấu và khoan đều hoàn toàn tự động, tất cả các góc đã hoàn thành có thể được dỡ bằng thiết bị lật khí nén để giảm bớt cường độ làm việc của công nhân với những ưu điểm hơn các nhà sản xuất khác.

6. Hệ thống điều khiển bao gồm máy tính chủ, động cơ servo, PLC, công tắc giám sát bên ngoài, v.v. Chỉ cần nhập kích thước của phôi, chương trình gia công sẽ được tạo tự động. Bên cạnh đó, chương trình có thể được lưu, chọn, hiển thị và giao tiếp theo Số phôi.

7. Dây chuyền gia công lắp đặt thiết bị hỗ trợ & ép để đáp ứng các yêu cầu gia công các góc có độ uốn lớn hơn.

8. Với chức năng tự chẩn đoán lỗi.
