Dây chuyền máy gia công dầm dọc 3 trục Tùy chọn thủ công hoặc tự động Máy đột dập CNC tấm và Nạp bằng động cơ servo

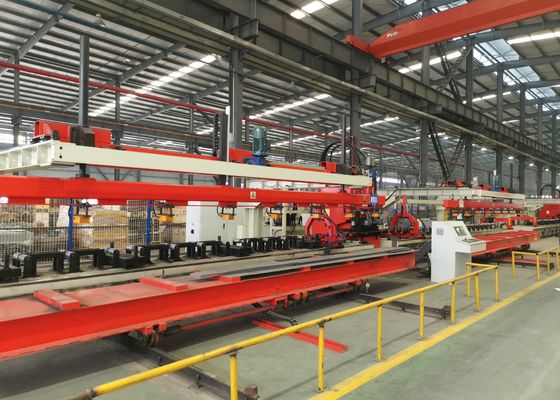

Thiết bị dây chuyền sản xuất

Dòng chảy quy trình: Longitudinal beam preparation→longitudinal electromagnetic automatic feeding→longitudinal material automatic positioning→tail end clamping and auxiliary clamping→workpiece enters the punching host and processed→feed end clamping, hỗ trợ kẹp và chế biến→ đâm hoàn thành→Tải ra tự động từ điện phần làm việc.

Phương pháp xử lý là loại bộ lọc, nghĩa là chùm quang dọc chỉ được đưa về phía trước khi đâm.

Các thông số kỹ thuật chính của dây chuyền sản xuất

Cấu trúc của mỗi thiết bị cơ khí:

1. Đường dài có đường chiếu điện:

Xe tải có thể được điều khiển bằng các nút để lái ra khỏi đường dây, và sau khi tải các pallet được nâng bởi cần cẩu, nó sẽ lái trở lại vị trí tải;Trọng lượng của xe không ít hơn 20 tấn, và nhịp là 1,5 m.

2Thiết bị cho ăn tự động bằng máy hút điện từ

Thiết bị bao gồm khoang, chùm chiếu và thiết bị điều khiển của nó, chùm ống hút và thiết bị nâng, hệ thống điều khiển ống hút, v.v.
Có một thanh phát hiện tấm trên chùm cốc hút, có thể tự động dừng lại khi nó đạt đến chiều cao của tấm, và có thể phát hiện xem có một tấm và nếu nó được hút,và công việc là ổn định và đáng tin cậy;
Việc nâng và hạ chùm ống hút được hướng dẫn bởi một thanh hướng dẫn để đảm bảo nâng đồng bộ; chùm chiếu có độ cứng tốt,và chuyển động phía trước và phía sau được hướng dẫn bởi một đường ray hướng dẫn để đảm bảo đồng bộ hóa ở cả hai đầu;
Các chuck điện từ duy trì lực điện từ khi nó được tắt, và đảo ngược việc phi từ hóa khi nó được năng lượng, đó là an toàn và đáng tin cậy.

3.Bàn cuộn hỗ trợ theo chiều dọc

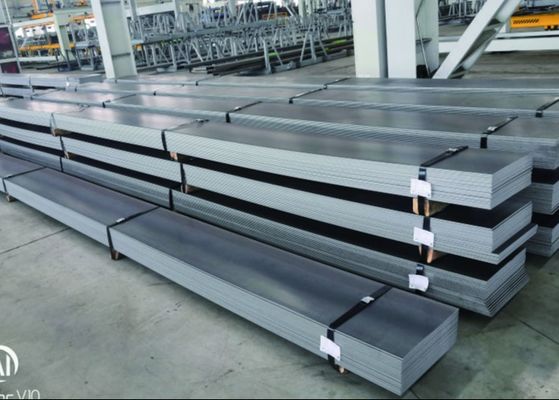

Bao gồm một cơ sở và một con lăn hỗ trợ để hỗ trợ tấm;

Cả hai đầu của con lăn đều được hỗ trợ bởi vòng bi, con lăn có độ cứng và khả năng chống va chạm tốt, và tấm di chuyển trên nó;
