Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Loại máy chính: | Biểu mẫu đóng | Độ dày tấm: | 4-14 mm |
|---|---|---|---|
| Chiều dài: | 4000-15000 mm | Độ bền kéo tối đa: | 8b = 510-950 N/mm2 |
| Số lượng khuôn: | 20，25 | Số trục điều khiển: | 3 trục |
Sản phẩm mục đích và đặc điểm:

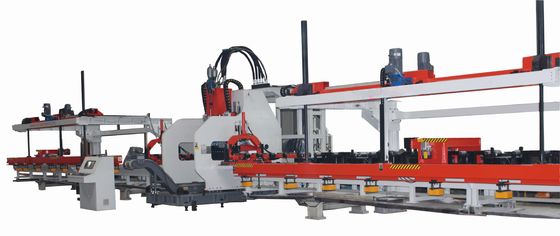

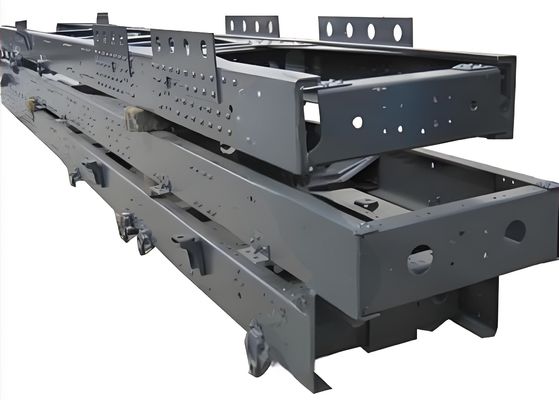

Đường dây sản xuất đâm CNC tấm phẳng dọc theo chiều dài ô tô là một dây chuyền sản xuất hoàn chỉnh cho đâm dọc theo chiều dài ô tô.Nó dựa trên các thiết bị nước ngoài và trong nước tương tự, theo nhu cầu đâm của các khung xe khác nhau trong nước và nước ngoài, và tích hợp các lợi thế sản phẩm khác nhau.Dòng sản xuất này có thể hoàn toàn đáp ứng các yêu cầu xử lý linh hoạt của các khung dọc, và có đặc điểm ổn định và hiệu quả cao.
Thành phần của thiết bị
1. Đưa thức ăn xe điện, điện vĩnh viễn nam châm hút thiết bị tự động cho ăn - 1 bộ;
2. Đưa thức ăn xe điện, điện vĩnh viễn nam châm hút thiết bị tự động cho ăn - 1 bộ;
3. Loading và tháo dỡ bàn cuộn hỗ trợ - 1 bộ;
4. Thiết bị trung tâm tấm - 5 bộ;
5. xe tải rác - 1 bộ;
6. Máy kẹp chính và thiết bị cấp năng lượng - 2 bộ;
7. Thiết bị kẹp phụ trợ - 2 bộ;
8- Máy đâm (loại mở, 25 vị trí mat) - 1 bộ;
9Thiết bị xả chất thải - 1 bộ;
10. Hệ thống thủy lực (bầu làm mát) - 1 bộ;
11. Hệ thống khí nén - 1 bộ;
12. Hệ thống bôi trơn - 1 bộ;
13. Hệ thống điều khiển điện - 1 bộ;
14. Chương trình lập trình tự động - 1 bộ;
15. khuôn cong và cong - 1 bộ;

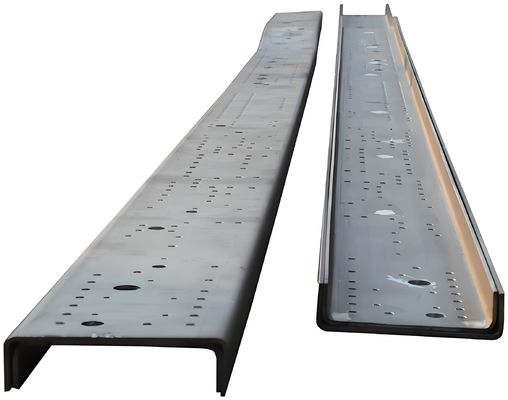

Các thông số chính của việc chế biến các chùm chiều dọc:
1Xử lý dữ liệu vật liệu:
Độ dày tấm mm: 4-9
Độ bền kéo vật liệu (Mpa): Max.750
Chiều dài mảnh (mm): 4000-12000
Chiều rộng (mm): 250-600
Phân độ (mm): ≤7/12M
Độ thô của mảnh X ((mm): ≤8/1M ≤20/12M
Độ thô của mảnh Y ((mm): ≤5mm
2Biểu đồ các thông số hiệu suất thiết bị và các chỉ số kỹ thuật chính
Sức mạnh danh nghĩa 120 tấn
Động cơ X: 12000mm
Dốc máy Y: 600mm
Tốc độ cho ăn X: 50m/min
Tốc độ cho ăn Y: 30m/min
Độ chính xác của độ cao lỗ X: ±0,25mm/200mm
±0,35mm/400mm
±0,50mm/12000mm
Độ chính xác độ cao lỗ Y (mm) ± 0.3
Độ chính xác đường chéo của các lỗ nhóm hình chữ nhật: ±0,4 mm/300 mm
Các mô-đun: 25
Mở máy tối đa (mm) Φ60 (trong phạm vi lực danh nghĩa của máy công cụ)
Số khuôn: 1 bộ
3Dữ liệu cần thiết để lập trình:
Độ bền vật liệu, độ dày vật liệu; tệp vẽ điện tử Stringer (trong định dạng có thể nhận ra bằng lập trình tự động);
Các thông số kỹ thuật chính của dây chuyền sản xuất
| Phương pháp kẹp chùm chiều dài | Máy kẹp thủy lực |
| Chế độ truyền chính | Bộ truyền dẫn thủy lực |

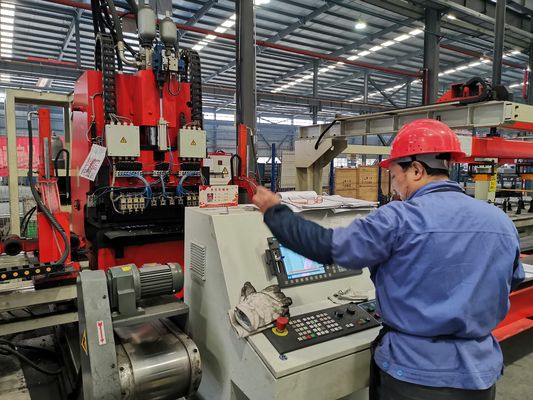

| Hệ thống CNC: | Hệ thống CNC Siemens 828D |
| Số trục điều khiển: | 3 trục |
| Loại | Chế độ tải và thả bằng tay hoặc tự động (không cần thiết) |
| Khả năng tải của xe tải: | 20 tấn |
| Sức mạnh của máy: | 60KW |
| Dấu chân thiết bị: chiều dài x chiều rộng x chiều cao | 32m x 7,5m x 4m |
| Trọng lượng máy: | Khoảng 35 tấn |
| Các loại khác | Bảng điều khiển mỏng với màn hình LCD cực mỏng màu thật, màn hình chuyển đổi tiếng Trung và tiếng Anh |
