Robot hàn chính xác cao cho tháp cấu trúc thép hàn chân

Robot hàn chính xác cao cho tháp cấu trúc thép hàn chân

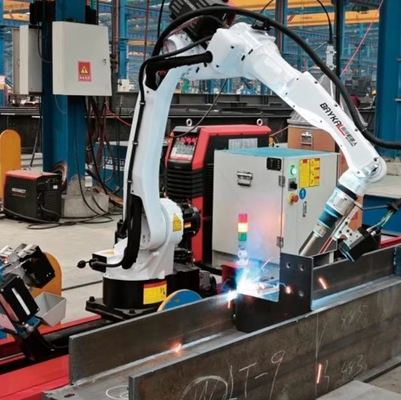

Trạm thợ hàn thông minh máy tính duy nhất được sử dụng chủ yếu cho việc hàn tự động bằng robot của các dây hàn filet cấu trúc thép khác nhau.Trạm làm việc đáp ứng các yêu cầu hàn của hàn filet của các cấu trúc thép hình H, mảng niêm mạc, vv

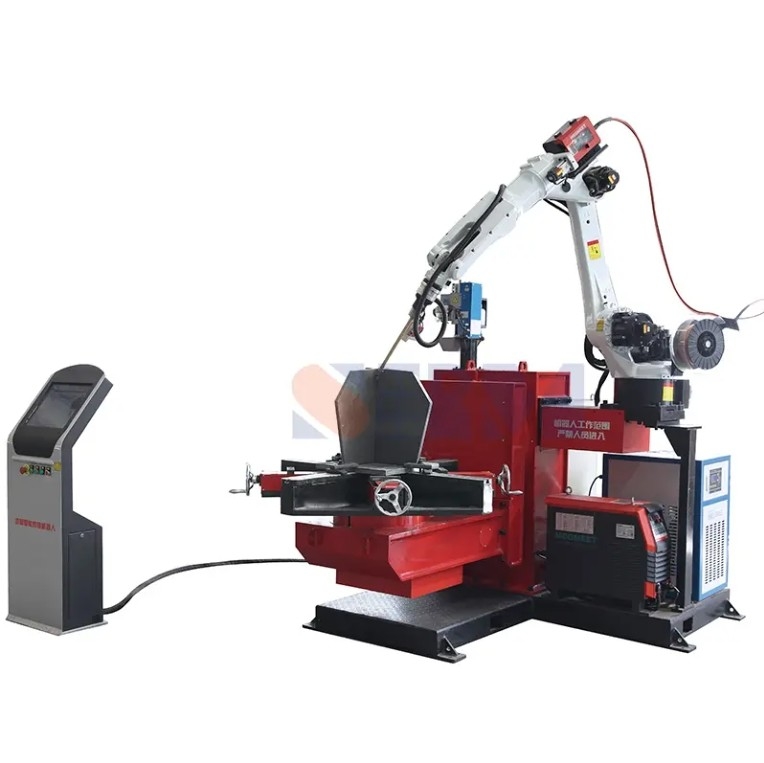

Mỗi trạm lao động hàn đường sắt mặt đất bao gồm một hệ thống điều khiển, cơ chế đi bộ đường sắt mặt đất, robot hàn vòng cung, nguồn điện hàn và bể nước làm mát, hệ thống thị giác hàn thông minh,súng hàn làm mát bằng nước và trạm làm sạch súng, vv
Chiều rộng của bộ phận không được vượt quá 1,2 mét; chiều dài tiêu chuẩn của đường sắt mặt đất là 9 mét; đường sắt mặt đất
vị trí phải được lắp đặt và đặt theo bố trí xưởng và quy trình sản xuất.
Hình nối hàn: hàn góc thẳng, hàn góc đường gấp phẳng, hàn góc thẳng đứng, hàn góc (không bao gồm hàn đa lớp và nhiều đường).

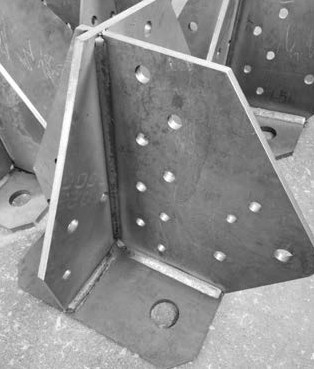

Các sản phẩm cấu trúc thép: bao gồm các cột thép hình H, vạch mái nhà, vạch cần cẩu (vạch đường đi lại), ốp đỡ, vít và các sản phẩm cấu trúc thép tương đối mở khác.

1) Hệ thống có thể đáp ứng hoạt động bình thường của hai ca làm việc mỗi ngày (8 giờ mỗi ca) và
duy trì độ chính xác ổn định.
2) Các bản vẽ thiết kế của trạm làm việc đã được chứng minh và mô phỏng nhiều lần.
Đảm bảo chức năng, ngoại hình được đảm bảo.
3) Tất cả các bộ phận được mua của thiết bị trạm làm việc được cung cấp bởi các nhà sản xuất nổi tiếng trong ngành (xem
danh sách cấu hình chi tiết). Chất lượng của tất cả các bộ phận được chế biến đã được kiểm tra nghiêm ngặt, sức mạnh đáp ứng tiêu chuẩn,
hiệu suất là tuyệt vời và chuyển động là ổn định.
5) Các đơn vị đo của các bộ phận và dụng cụ của thiết bị trạm làm việc và tất cả các bản vẽ và vật liệu đều phù hợp với tiêu chuẩn quốc gia (GB); thiết kế,sản xuất và vật liệu sử dụng của tất cả các dụng cụ và thành phần phải tuân thủ các tiêu chuẩn ISO và IEC hoặc các tiêu chuẩn tương đương khác.
6) Các bộ phận của trạm làm việc được làm bằng vật liệu chất lượng cao, và các thành phần cơ khí và điện được lựa chọn là:
sản phẩm hàng loạt chất lượng cao, trưởng thành và đáng tin cậy.
7) Có một cảm biến chống va chạm ở đầu trước của robot, có thể dừng máy trong thời gian để bảo vệ trong trường hợp va chạm.hệ thống tự động làm sạch súng và cắt dây có thể được cấu hình theo nhu cầu.
8) Các chức năng hàn thông minh như mô hình tham số trạm làm việc, ổ đĩa mô hình kỹ thuật số 3D, lập kế hoạch thông minh của đường hàn, đường sửa ảnh cảm biến thị giác laser,báo động vượt quá phạm vi độ lệch giới hạn, phù hợp các tham số và thư viện quy trình để tự động tạo các chương trình hàn.
