Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Machine function: | punching, marking, cutting | Processing angle steel size range (mm): | L63×63×4~L200×200×20 |
|---|---|---|---|
| Max. punching capacity: | φ26×20(Material Q345 510N/mm²) | Number of punches per side: | 3 |
| Shearing mode: | Double shearing(single shearing optional) | Max. cutting capacity: | L63×63×4~L200×200×20(Material Q345 510N/mm²) |
| Marking force (KN): | 630 (1200 optional) | Number of marking groups (groups): | 4 (8 optional) |
| Character head number of each group: | 12 (18 optional) | character head size (mm): | 14×10×19 |
| Max. length of blank angle steel (m): | 14 | Max. length of finished angle steel (m): | 14 |
| The machining accuracy: | meets the requirements of GB2694 | Feeding speed of angle steel (M / min): | 50 |
| Overall dimension (mm): | 32000×6500×2350 | ||
| Làm nổi bật: | Máy đâm góc CNC tốc độ cao,Máy đánh dấu góc CNC tốc độ cao,Máy khoan góc CNC tốc độ cao |
||
Ứng dụngTôi...công nghiệp:

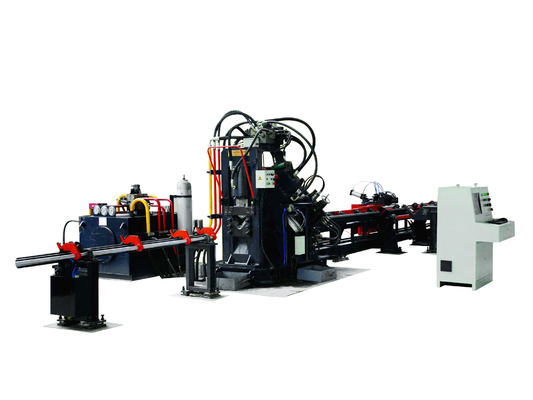

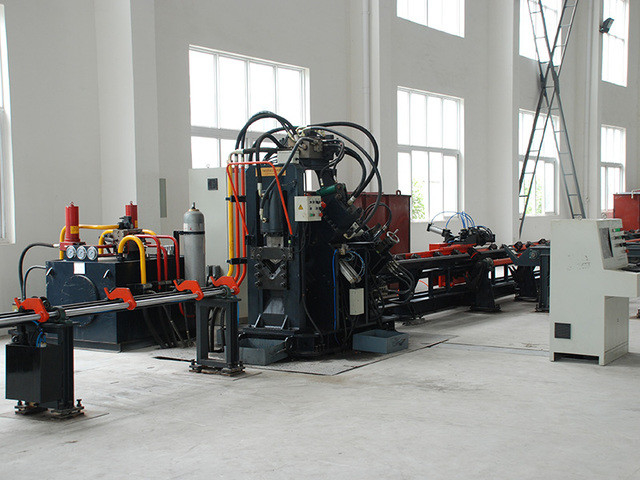

Máy này được sử dụng để đánh dấu thép góc, đâm, và cắt tỉa chủ yếu trong lĩnh vực tháp thép góc công nghiệp, phụ kiện điện, cơ sở lưu trữ cấu trúc,và công nghiệp xây dựng kết cấu thép vv.
Tính năng sản phẩm:
1. Tiếp nhận công nghệ CNC, servo motor infeeding, với hiệu quả cao, ổn định chính xác workpiece. các bộ phận thủy lực, khí và điện tất cả nhập khẩu.
2.Đơn giản lập trình, áp dụng hướng dẫn lập trình và phần mềm lofting. Nó có thể đọc các tệp.NC1 được tạo bởi phần mềm TEKLA.
3. CNC feed xe được điều khiển bởi động cơ servo. Bộ mã hóa quang điện cung cấp thông tin trở lại. kiểm soát vòng kín để đảm bảo độ chính xác định vị cao.
4Tất cả đánh dấu, đâm và cắt cắt trong tính hoàn chỉnh tự động, tất cả các góc hoàn thành có thể được thả bằng thiết bị quay khí nén để làm nhẹ sức mạnh làm việc.

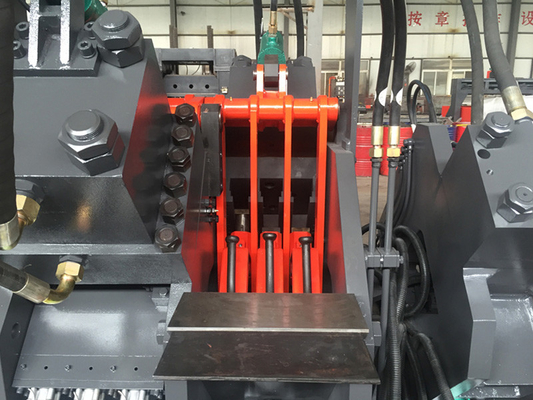

5. Đơn vị đánh dấu áp dụng khung đóng với độ cứng tốt. Bốn nhóm các hộp ký tự được cố định trên đơn vị đánh dấu có thể được chọn theo chương trình.
Ưu điểm
Tốt hơn các nhà sản xuất khác trong việc giảm cường độ lao động của công nhân.
Khi lập trình, bạn chỉ cần nhập kích thước của mảnh, đường kính lỗ, khoảng cách kết hợp, số lượng mảnh, hoặc sử dụng CAD / CAM để chuyển đổi trực tiếp.
Máy được trang bị một thiết bị bọc và ép hiện nay vượt trội hơn so với các nhà sản xuất trong nước khác, và có thể chứa các góc có độ uốn lớn.
Đơn vị cắt cạnh áp dụng hộp dao cắt kiểu cửa, thay thế máy cắt là an toàn, thuận tiện và nhanh chóng.
Nó có chức năng không cắt, có thể xử lý vật liệu chân cố định và chức năng tự chẩn đoán lỗi.
Chức năng xếp chồng tự động có thể được thêm vào khi sản phẩm hoàn thành được xả (với sự lựa chọn của người dùng).
| 机器型号 Mô hình máy |
JNC2020 | |
| 机器功能 Chức năng máy |
冲孔,打字,剪切 đâm, đánh dấu, cắt |
|
| 加工角钢尺寸范围 (mm) Phạm vi kích thước thép góc chế biến (mm) |
L63 × 63 × 4 ~ L200 × 200 × 20 |
|
|
Capacity lỗ lớn nhất |
φ26×20 ((vật liệuQ345 510N/mm2) |
|
| Mỗi bên冲头数 (个) Số lần đấm mỗi bên |
3 |
|
| 切断方式 Chế độ cạo |
双刃剪切 (单刀剪切选配) Cải hai lần (tùy chọn cắt một lần) |
|
|
năng lực quyết định quan trọng nhất Khả năng cắt tối đa |
L63×63×4~L200×200×20 ((vật liệu Q345 510N/mm2) L63 × 63 × 4 ~ L200 × 200 × 20 ((vật liệu Q345 510N/mm2) |
|
| 打字力 (KN) lực đánh dấu (KN) |
630 (1200 lựa chọn) 630 (1200 tùy chọn) |
|
| 打印组数 (组) Số lượng nhóm đánh dấu (nhóm) |
4 (8 lựa chọn) 4 (8 tùy chọn) |
|
| Mỗi nhóm chữ cái số tiêu đề ký tự của mỗi nhóm |
12 ((18选配) 12 (18 tùy chọn) |
|
| 字头尺寸 (mm) Kích thước đầu ký tự (mm) |
14×10×19 |
|
| 最大毛?? 角钢长度 (m) Chiều dài tối đa của thép góc trống (m) |
14 |
|
| 最大成品角钢长度 (m) Chiều dài tối đa của thép góc hoàn chỉnh (m) |
14 |
|
| Độ chính xác gia công Độ chính xác gia công |
满足GB2694的要求 đáp ứng các yêu cầu của GB2694 |
|
| 角钢送进速度 (m/min) Tốc độ cho ăn của thép góc (M / phút) |
50 |
|
| 外形尺寸 (mm) Kích thước tổng thể (mm) |
32000×6500×2350 |
|
