Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Chùm tia | Độ dày tấm (mm): | 4-9 |
|---|---|---|---|
| Độ bền kéo vật liệu (MPA): | Max.750 | Độ dài phôi (mm): | 4000-12000 mm |
| Lực lượng danh nghĩa: | 1200KN | Phôi Camber (MM): | ≤7/12m |
| Tốc độ cho ăn x: | 50m/phút | Tốc độ cho ăn y: | 30m/phút |
| Làm nổi bật: | máy mài nội bộ cnc,máy mài hồ sơ cnc |
||
Ứng dụng:

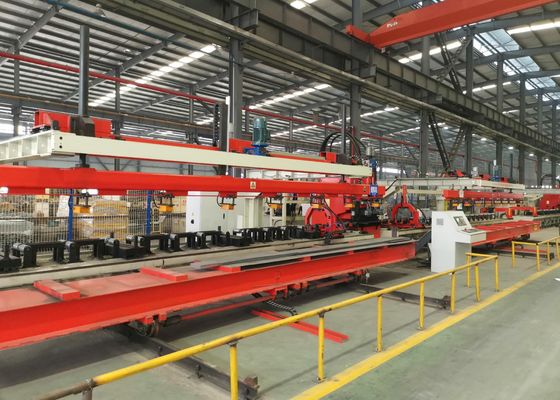

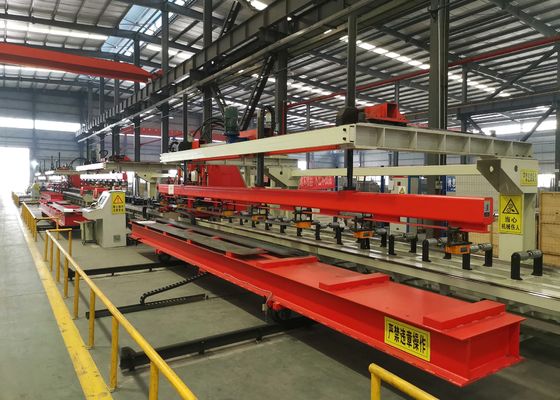

Máy này là một thiết bị chuyên dụng được thiết kế để đục lỗ trong các chùm dọc phẳng trong ngành công nghiệp ô tô.
Thành phần cấu trúc:
Máy này chủ yếu bao gồm một thiết bị tải và thả tự động, một thiết bị trung tâm để bù đắp tự động của các tấm cắt biến, một thiết bị cho ăn, một đơn vị đâm,một thiết bị xả chất thải tự động, cũng như hệ thống thủy lực, điện và khí quyển.
Đặc điểm sản phẩm:
1Hệ thống điều khiển sử dụng hệ thống CNC SIEMENS 828D, với động cơ servo, đảm bảo hiệu quả làm việc cao và độ chính xác sản phẩm nhất quán.
2Một thiết bị trung tâm được gắn trên cuộn hỗ trợ cho ăn, có khả năng xử lý các tấm cắt biến với độ cao khác nhau từ 0 đến 200mm.
3Có thể lắp đặt đến 25 khuôn có đường kính khác nhau, có tính năng lắp đặt nhanh chóng và thuận tiện.
4Việc tải, đâm và dỡ đĩa được tự động hóa hoàn toàn, do đó làm giảm cường độ lao động.
5Các vật liệu thải được tự động xả và thu thập.
6. Phần mềm lập trình tự động có thể trực tiếp nhập đồ họa từ AUTOCAD hoặc.DXF định dạng đồ họa được tạo ra bởi các phần mềm CAD khác. Thông qua một giao diện người máy thân thiện với người dùng,nó hoàn thành việc tạo ra tự động các chương trình xử lý máy công cụ, tiết kiệm thời gian và loại bỏ lỗi.
Các thông số kỹ thuật chính:
| Không, không. | Tên | Giá trị |
| 1 | Sức mạnh danh nghĩa | 1200KN |
| 2 | Kích thước và phạm vi đĩa chế biến | |
| 3 | Chiều dài | 4000-8000mm |
| Chiều rộng | 200-550mm | |
| Độ dày | 3 ′′6mm | |
| Thu nhập tấm vật liệu cong liềm | ≤7mm/10m | |
| X-axis sheet unevenness | ≤10mm/1000mm,≤20mm/8000mm | |
| Sự bất đồng của tấm ở trục Y | 5mm | |
| Dọc tấm | ≤ 50mm | |
| Tính chất cơ học của vật liệu tấm | σb=510850N/mm2 | |
| 4 | Max. đường kính đâm | φ60mm ((Lực đâm tối đa không vượt quá lực danh nghĩa của máy công cụ.) |
| 5 | Số lượng mô-đun | 25 miếng |
| 6 | Tốc độ tối đa | |
| Trục X | Max=50m/min | |
| Trục Y | Max=30m/min | |
| 7 | Độ chính xác xử lý | |
| Trục X | ± 0,25/600mm,± 0,50 / 3000mm,± 0,7 / 8000 mm | |
| Trục Y | ±0,2 mm / 600 mm | |
| 8 | Phương pháp chế biến | Bộ lọc |
| 9 | Ghi chú | Trục X nằm dọc theo chiều dài của tấm, và tọa độ X của lỗ dựa trên đầu tấm. Trục Y là chiều rộng của tấm, và điểm tham chiếu là đường trung tâm. |
| 11 | Chế độ hoạt động | Hướng tay, tự động |
