Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Khoan và Đánh dấu | Tốc độ quay trục chính tối đa (vòng/phút): | 6000 |
|---|---|---|---|
| Khoan thiết bị làm mát: | MQL 360-2 （làm mát khô） | sự tiêu thụ xăng dầu: | 5 ~ 50ml/h |
| Loại lái xe đẩy CNC: | Động cơ AC servo, giá đỡ và bánh răng lái | Tối đa. Tốc độ cho ăn của góc (m/phút): | 40 |
| Tối đa. Tốc độ cho ăn của đầu khoan (M/phút): | 14 | Khả năng lưu trữ dầu của bộ phận làm mát: | 2L |
| Làm nổi bật: | Máy mài công cụ cnc,máy mài nội bộ cnc |
||

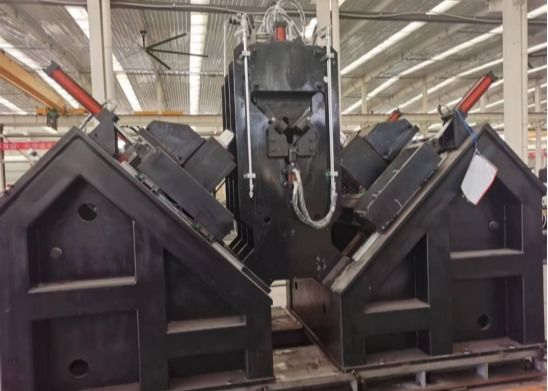

Khoảng 150KW Tổng công suất CNC góc khoan và đánh dấu Đường 9 trục CNC Phương pháp làm mát không khí trạm thủy lực
Sử dụng sản phẩm:
Thiết bị này chủ yếu được thiết kế để khoan và đánh dấu thép góc lớn, cường độ cao được sử dụng trong các tháp đường truyền.Tất cả các lỗ cần thiết trên thép góc có thể được gia công trên dòng sản xuất này, đặc trưng bởi chất lượng lỗ vượt trội, độ chính xác vị trí chính xác, cũng như hiệu quả sản xuất cao và mức độ tự động hóa.

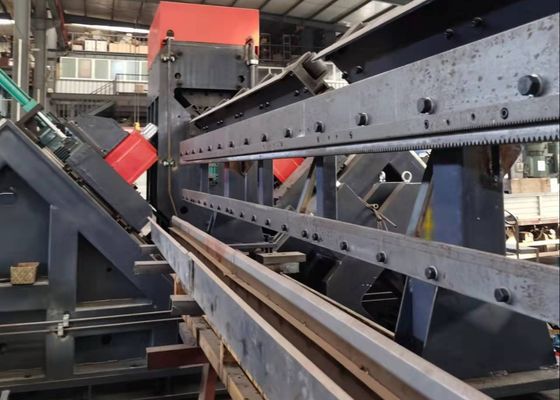

Độ chính xác vị trí cao trong việc tạo lỗ. thiết bị cho ăn của dây chuyền sản xuất này được điều khiển bởi một động cơ servo thông qua một bánh răng và cơ chế rack và được trang bị một rack phát hiện, thiết bị phát hiện,và một bộ mã hóa phát hiện để phản hồi độ chính xác vị trí, tạo thành một hệ thống điều khiển vòng kín đầy đủ. Di chuyển của đầu công suất khoan dọc theo hướng của hai bên của thép góc được điều khiển bởi một động cơ servo thông qua một vít bóng,đảm bảo độ chính xác vị trí cao của các lỗ trên các mảnh thép góc.

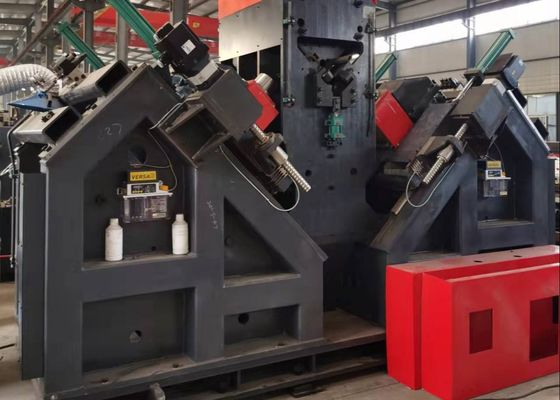

Hiệu suất khoan cao và chất lượng tạo lỗ vượt trội. Đơn vị khoan được trang bị sáu bộ đầu khoan CNC, với ba bộ được phân bổ cho mỗi hai vảy thép góc.Các lỗ có cùng đường kính và cùng khoảng cách cuối trên cả hai vòm có thể được khoan đồng thời bằng các đầu khoan tương ứng ở mỗi bênVòng khoan sử dụng một vòng chính xác BT40 Đài Loan (với làm mát bên trong), và đầu khoan sử dụng một khoan carbide xi măng.Tốc độ cắt của khoan đạt đến 200 m/min (so với 25-35 m/min cho khoan xoắn thép tốc độ cao thông thường), cho phép hoạt động nhanh chóng. động cơ servo điều khiển đầu máy khoan CNC để cho ăn, với đường xuyên nhanh của khoan, ăn làm việc,và thu hồi nhanh được điều khiển bởi hệ thống CNC và hoàn thành tự động. Vị trí thu hồi của khoan có thể được đặt trước trong máy tính chủ, làm giảm nhịp điệu không hoạt động và tiếp tục tăng hiệu quả sản xuất..1 mm, và bề mặt của lỗ (Ra) nhỏ hơn 6,3 μm, đảm bảo chất lượng xử lý lỗ cao.
(1) Động cơ trục của đơn vị khoan sử dụng động cơ biến tần chất lượng cao, với tốc độ trục tối đa lên đến 6000 r/min.
(2) Tốc độ cấp ống khoan khoảng 40 m/min (có thể điều chỉnh).
(3) Các thành phần bị căng như trục được đúc, xử lý nhiệt và thử nghiệm không phá hủy theo tiêu chuẩn, đảm bảo độ bền, độ cứng, khả năng mòn đầy đủ,và sức chịu mệt mỏi cao để đáp ứng các yêu cầu của hoạt động cho ăn lâu dài và xoayĐinh được lấy từ các thương hiệu Đài Loan như Jianchun hoặc Danquan.
(4) Để đảm bảo độ chính xác hoạt động của thiết bị, độ lệch của trục phải dưới 1/1000 của dải trải dưới tất cả các điều kiện tải trọng tối đa.
(5) Khoảng cách cho ăn trục có chức năng bù điều chỉnh.
(6) Các công tắc di chuyển được lắp đặt ở vị trí giới hạn trên và dưới của chuyển động đồng tuyến của đầu điện của đơn vị khoan để phục vụ như là bảo vệ giới hạn.
(7)Ngoài việc bảo vệ công tắc giới hạn được lắp đặt trên đầu điện đơn vị, hệ thống điều khiển cũng được trang bị bảo vệ giới hạn mềm cho các vị trí giới hạn của nó.
Các thông số chính:
| Mô hình | ADM2532 |
| Kích thước góc ((mm) | 140*140*10~250*250*32 |
| Chiều dài tối đa của nguyên liệu thô (m) | 14 |
| Lực đánh dấu ((kN) | 1000 |
| Số nhóm ký tự | 1 |
| Số nhân vật | 18 |
| Kích thước ký tự (mm) | 14*10*19 |
| Phạm vi của khoảng cách chính xác ((mm) | 50~220 ((Không bước) |
| Số khoan ở mỗi bên | 3 ((2 nhóm, tổng cộng 6) |
| Số lưỡi dao ở mỗi bên | 3 |
|
Taper của trục khoan |
BT2 |
| Chuỗi đường kính khoan tối đa (mm) | Φ40 |
| Tốc độ xoay trục tối đa ((r/min) | 6000 |
| Đơn vị làm mát khoan | MQL 360-2 ((Thản lạnh khô) |
| Công suất lưu trữ dầu của đơn vị làm mát | 2L |
| Dầu cắt | Dầu cắt nhỏ dựa trên dầu thực vật ((2000-25) |
| tiêu thụ nhiên liệu | 5~50ml/h |
| Loại ổ cỗ xe tải CNC | Động cơ AC servo,động cơ rack và pinion |
| Tốc độ cấp độ góc tối đa ((m/min) | 40 |
| Phương pháp điều khiển chuyển động điều chỉnh trục AB | Hướng dẫn chuyển động tuyến tính;Động cơ AC servo;Vòng vít bóng Động cơ phụ |
| Tốc độ di chuyển cao nhất của đầu khoan trên xe trượt tuyết ((m/min) | 10 |
| Loại ổ đầu khoan | Hướng dẫn chuyển động tuyến tính;Động cơ AC servo;Vòng vít bóng Động cơ phụ |
| Tốc độ cấp tối đa của đầu khoan ((m/min) | 14 |
| Phương pháp làm việc của cánh tay xe tải | Loại nâng dọc |
| Số lượng xi-lanh lật ở phía xả | 4 |
| Phương pháp làm mát trạm thủy lực | Làm mát không khí |
| Số trục CNC | 9 |
| Áp suất không khí ((MPa) | 1 |
| Tổng công suất | Khoảng 150KW |
