Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Function: | Punching, marking, cutting | Angle size（mm）: | ∟40×40×3～∟140×140×12 |
|---|---|---|---|
| Max. length of blank (m): | 12 | Max. length of finished (m): | 10 |
| Max. Punching (dia. х thi.) (mm): | Φ26×12（Material：Q345 510N/mm2） | Punches per side: | 2 |
| Punching force (kN): | 630 | Marking force (kN): | 630 |
| Cutting force (kN): | 1800 | ||
| Làm nổi bật: | máy mài nội bộ cnc,máy mài hồ sơ cnc |
||

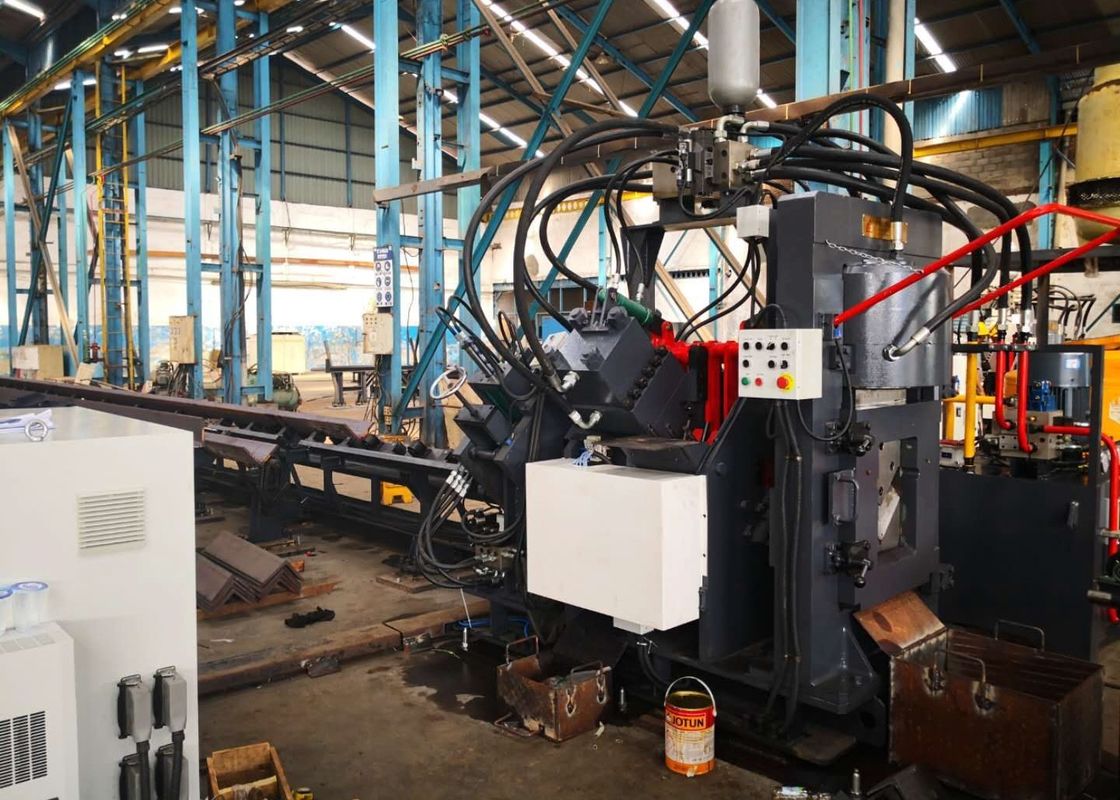

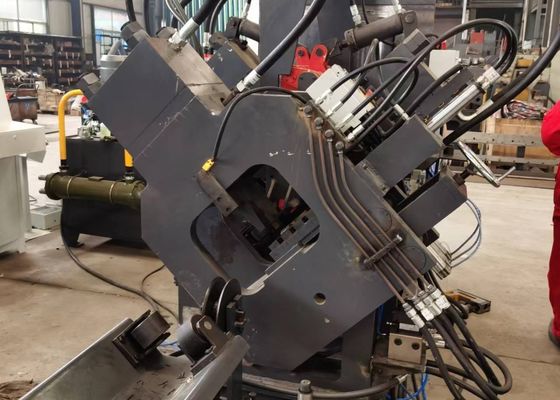

Đánh dấu và cắt dây chuyền nước làm mát thủy lực
Công nghiệp áp dụng:
| Chức năng | Đấm, đánh dấu, cắt |
| Kích thước góc ((mm) | 40×40×3140×140×12 |
| Chiều dài tối đa của chỗ trống (m) | 12 |
| Chiều dài tối đa của vật liệu hoàn thành (m) | 10 |
| Max. đâm (chiều x dày) (mm) | Φ26 × 12 ((vật liệu:Q345 510N/mm2) |
| Bắn mỗi bên | 2 |
| Lực đâm (kN) | 630 |
| Lực đánh dấu (kN) | 630 |
Lực cắt (kN) | 1800 |
| Nhóm chữ ký đánh dấu | 4 |
| Số chữ cái cho mỗi nhóm | 12 |
| Kích thước của chữ cái (mm) | 14×10×19 |
| Chế độ cắt | Tắt một lưỡi dao |
| Các trục CNC | 3 |
| Tốc độ cung cấp góc (m/min) | 80 |
| Phương pháp làm mát của hệ thống thủy lực | Làm mát bằng nước |
| Độ chính xác xử lý | Phù hợp với GB2694 |
| Chức năng chương trình | Nhập thông qua bàn phím và giao diện USB |
| Kích thước ((mm) | 28000×6500×2200 |
Thành phần sản phẩm:
Máy này chủ yếu bao gồm một conveyor ngang, một hệ thống tải xoay, một conveyor feed, một xe CNC feed, một đơn vị đâm, một đơn vị đánh dấu, một đơn vị cắt,một máy vận chuyển dỡ, cũng như hệ thống thủy lực, điện và khí nén, trong số các thành phần khác.
Đặc điểm sản phẩm:
1. Kết hợp công nghệ CNC và động cơ servo, tự hào hiệu quả cao và độ chính xác sản phẩm ổn định. Các thành phần thủy lực, khí và điện chính đều được nhập khẩu.
2Mỗi bên được trang bị ba bộ đấm và chết, có thể chứa ba loại đấm với đường kính khác nhau.Ba bộ khuôn có thể được di chuyển cùng nhau dưới sự kiểm soát của PLC để điều chỉnh đánh dấu đâm trở lại.
3. Máy tính được trang bị giao diện tiếng Trung / tiếng Anh, có chức năng hoạt động thân thiện với người dùng và khả năng hiển thị bản vẽ mảnh làm việc.và nó có thể trực tiếp sử dụng dữ liệu chương trình được tạo ra bởi phần mềm lofting. Khi chỉnh sửa một chương trình, chỉ có kích thước phần làm việc, đường kính lỗ, dấu hậu và số lượng phần làm việc cần phải được nhập.
4. Các xe CNC feed được điều khiển bởi một động cơ servo, với thông tin được đưa lại thông qua một bộ mã hóa quang điện. Nó áp dụng kiểm soát vòng kín để đảm bảo độ chính xác định vị cao.
5. Tất cả các hoạt động đánh dấu, đâm và cắt hoàn thành tự động. Thép góc hoàn thành có thể được thả bằng một thiết bị quay khí nén, do đó làm giảm cường độ hoạt động.
Máy này là một thiết bị chuyên dụng được thiết kế để đâm thép góc, đánh dấu, và cắt trong ngành công nghiệp thép góc tháp.bao gồm các thông số kỹ thuật chung và các kịch bản chế biến trong ngành công nghiệp tháp thép góc, cho phép người dùng quan sát trực tiếp chất lượng, độ chính xác và sự thủ công của thiết bị,phục vụ như một tham chiếu hữu hình để đánh giá hiệu suất và sự phù hợp với nhu cầu sản xuất cụ thể.
